Los chorros de agua portátiles se utilizan ampliamente en la reparación y ruptura de tanques de oleoductos y gasoductos.
  • HEAD

Estado de Disponibilidad:

Descripción del Producto

Máquina de corte por chorro de agua portátil HEAD



La máquina de corte por chorro de agua portátil HEAD ofrece a los clientes una solución de corte más flexible. El corte por chorro de agua portátil se utiliza principalmente para cortar objetos inflamables y explosivos en el campo. Utiliza agua como medio de trabajo y tiene características de 'corte en frío', eliminando la necesidad de corte convencional. El método de corte genera altas temperaturas, electricidad estática, chispas y otros riesgos de explosión.



La máquina de corte por chorro de agua portátil HEAD ofrece a los clientes soluciones de corte más flexibles. El corte por chorro de agua portátil se utiliza principalmente para cortar objetos inflamables y explosivos en la naturaleza. Utiliza agua como medio de trabajo y tiene las características de 'corte en frío', eliminando los riesgos de explosión como altas temperaturas, electricidad estática, chispas, etc. que traen los métodos de corte convencionales.


máquina de corte por chorro de agua


Ventajas de la máquina de corte por chorro de agua portátil:

1. Este sistema de chorro de agua aplica diversos aspectos, como corte de tuberías de gas, bombas, etc.

2. Este chorro de agua portátil funciona fácilmente,  Sin efecto calor, ayuda a lograr un corte seguro.

3. Puede usarse para cortar objetos químicos peligrosos directamente, es la primera opción para usar en diversos tipos de corte emergente.

4. El peso del sistema es lo suficientemente ligero como para poder trasladarlo a cualquier lugar con fines de trabajo.


Las características de la máquina de corte por chorro de agua portátil:

1. Seguridad: Corte en frío, no hay afectación térmica de los materiales.

2. Compatibilidad: Solo se necesita un juego de bomba intensificadora HP que pueda combinarse con diferentes tipos de carros de retención, puede cortar la tubería, la placa y los tanques.

3. Portátil: No necesita mesa de corte ni sistema de control CNC como chorro de agua estándar, no necesita más espacio, es fácil de mover e instalar.


máquina de corte por chorro de aguaMáquina de corte por chorro de agua portátil



La máquina de corte por chorro de agua portátil está compuesta por una bomba intensificadora, un dispositivo de desplazamiento y un cabezal de corte, un tubo de alta presión, un sistema de suministro de arena, un tanque de agua, etc.

El corte por chorro de agua portátil se utiliza principalmente para cortar objetos inflamables y explosivos en el campo, como el corte de orificios de tanques abandonados para tuberías de gas natural, el corte de líneas y secciones transversales de intersección de orificios circulares, y el corte en el campo de placas planas y cortes en otros. ambientes inflamables y explosivos. La corriente principal de máquinas de corte por chorro de agua portátiles se divide en dos tipos según el método de mezcla de arena, uno es el corte por chorro de agua abrasivo premezclado y el otro es el corte por chorro de agua abrasivo postmezclado. Los dos tipos de máquinas portátiles de corte por chorro de agua tienen cada uno sus propias ventajas.

máquina de corte por chorro de agua portátil


El diseño a prueba de explosiones garantiza que pueda realizar operaciones de corte de forma segura en diversos entornos de alto riesgo. Toda nuestra máquina y todos los componentes eléctricos están diseñados para ser a prueba de explosiones, han pasado la inspección del Centro Nacional de Pruebas a Prueba de Explosiones y han obtenido el certificado a prueba de explosiones. Es seguro y confiable y lo ayuda a completar fácilmente tareas de corte en cualquier entorno desafiante.

máquina de corte por chorro de agua portátil

Comparación de parámetros principales de la máquina



Características

Máquina de corte por chorro de agua portátil con premezcla (mezcla de arena)

Máquina de corte por chorro de agua portátil con postmezclado (método de mezcla de arena)

Velocidad de corte

Placa de acero de 5 mm: 180 mm/min.

Placa de acero de 5 mm: 298 ~ 803 mm/min

Precisión de corte

corte general

corte general

Presión máxima

50Mpa (500bar)

350Mpa (3500bar)

Presión de corte

30~45Mpa

100~350Mpa

Flujo máximo

11L/minuto

7,6 l/min

Consumo de agua

15~20L/minuto

3,5 l/min

Consumo de abrasivo

125kg/hora

25kg/hora

Ruido de funcionamiento

≤90dB(A)

≤80dB(A)

Selección de motores

Motor asíncrono trifásico

Motor servo de imán permanente

potencia del motor

18,5 KW 25 KW 30 KW

15 KW 30 KW 37 KW

Tamaño del equipo

≈1,8m³

≈2m³

Peso del equipo

300 kilos

600 kilos

Conexión de montaje

Conexión suave

Conexión dura

Tiempo de funcionamiento continuo

40 minutos
(La máquina debe detenerse cada 40 minutos para reponer abrasivo)

12~18h
(Corte continuo y reposición de arena sin parar)

Adecuado para escenarios de uso.

Debido a su pequeño tamaño y fácil movilidad, es adecuado para operaciones mineras subterráneas o condiciones donde la cantidad de corte único es pequeña.

Es adecuado para ambientes abiertos al aire libre. Debido a su alta eficiencia de corte y bajo costo, es adecuado para condiciones de trabajo con requisitos de corte continuo y gran volumen de corte.


便携 (4)

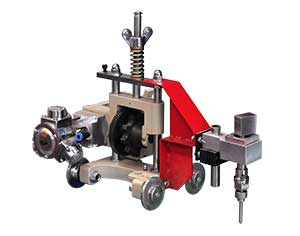

Herramienta de corte - carro magnético portátil

Los rodillos debajo del carro magnético son magnéticos, de modo que el carro es absorbido por la fuerza magnética en el tubo atraído magnéticamente. El rodillo magnético es impulsado por un motor eléctrico o un motor neumático para impulsar la cuchilla cortadora de agua para cortar la pared lateral de la tubería a una velocidad uniforme. Para mejorar la precisión del corte circular, se puede colocar una pista magnética. El propósito de la pista es guiar el carro magnético para hacerlo más preciso en la operación circular y, al mismo tiempo, puede abrir una ranura dentro de los 45°. Es adecuado para tuberías con un diámetro de 120 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm.


便携 (5)

Herramienta de corte - carro magnético portátil

La pista con fuerza magnética se adsorbe en el cuerpo del tanque que puede ser atraído magnéticamente. El carro está fijado y guiado por el carril magnético. Cuando el rodillo del carro es accionado por un motor eléctrico o un motor neumático, el carro rodea la pista magnética y la pared exterior de la tubería y acciona el cabezal de corte de agua para cortar la pared lateral de la tubería a una velocidad uniforme. Al mismo tiempo se puede abrir una ranura dentro de un ángulo de 45°. Es adecuado para tanques de tuberías con un diámetro de 800 mm ~ 10000 mm y un espesor de pared de 5 mm ~ 80 mm.

2022-6-13 陈琦 便携式小及连接 (7)

Herramienta de corte - carro de cadena portátil

Después de ajustar la longitud de la cadena, fíjela a la pared lateral de la tubería y luego fije el carro con la rueda dentada impulsora a la pared lateral de la tubería a través de la rueda dentada y la cadena. Ajuste la tensión de la cadena para que el carro de cadena quede completamente fijo en la pared lateral de la tubería. Cuando la rueda dentada es impulsada por un motor eléctrico o un motor neumático, el carro de cadena rodea la cadena y la pared exterior de la tubería e impulsa la cuchilla cortadora de agua para cortar la pared lateral de la tubería a una velocidad uniforme y puede abrirse. una ranura dentro de los 45°. Es adecuado para tuberías con un diámetro de 150 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm.



máquina de corte por chorro de agua portátil

Herramienta de corte: abridor de orificios para tuberías portátil

El marco portátil se fija a la pared exterior del tubo redondo mediante imanes u otros métodos de fijación. Después de ajustar el radio de rotación del cabezal de la máquina de corte por chorro de agua y la distancia de elevación automática hacia arriba y hacia abajo del cabezal de corte, cuando el eje giratorio del carro es impulsado por un motor eléctrico o neumático, el mecanismo giratorio impulsa el corte por chorro de agua. cabeza para cortar agujeros redondos en la tubería a una velocidad uniforme y puede abrir una ranura dentro de 45°. Es adecuado para tuberías con un diámetro de 150 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm. El tamaño de la abertura es la mitad del diámetro del tubo, con un máximo de 1000 mm.




máquina de corte por chorro de agua portátilHerramienta de corte - Plataforma de corte CNC portátil

La plataforma portátil tiene tres ejes de movimiento, a saber, X, Y y Z (izquierda y derecha, adelante y atrás, arriba y abajo). La plataforma de corte CNC portátil se puede fijar en la parte superior, inferior y plana del cuerpo del tanque mediante imanes u otros métodos de fijación (si el plano no es plano, es necesario ajustar las patas de la plataforma de corte. Al mismo tiempo, una Se puede agregar una cámara durante el corte para detectar el área de corte, y el operador ajusta manualmente la altura del eje Z hacia arriba y hacia abajo para evitarlo). Cuando es necesario fijar la plataforma CNC portátil en dirección vertical, se puede fijar en el costado del cuerpo del tanque mediante imanes u otros métodos de fijación, como fijar la plataforma de corte portátil en el andamio, y cortar automáticamente a través del sistema CNC. u operación manual (si la superficie a cortar es desigual, es necesario ajustar las patas de la plataforma de corte. Al mismo tiempo, se puede agregar una cámara durante el corte para detectar el área de corte y el operador ajusta manualmente el eje Z hacia arriba y bajar la altura para evitarlo). Los gráficos de corte se pueden transferir a la base de datos, se pueden importar otros gráficos o el corte se puede controlar manualmente. Adecuado para especificaciones de espesor de corte de 5 mm a 80 mm.


máquina de corte por chorro de agua portátil
