CABEZA4020BA-5AC
HEAD
HS code: 84565000

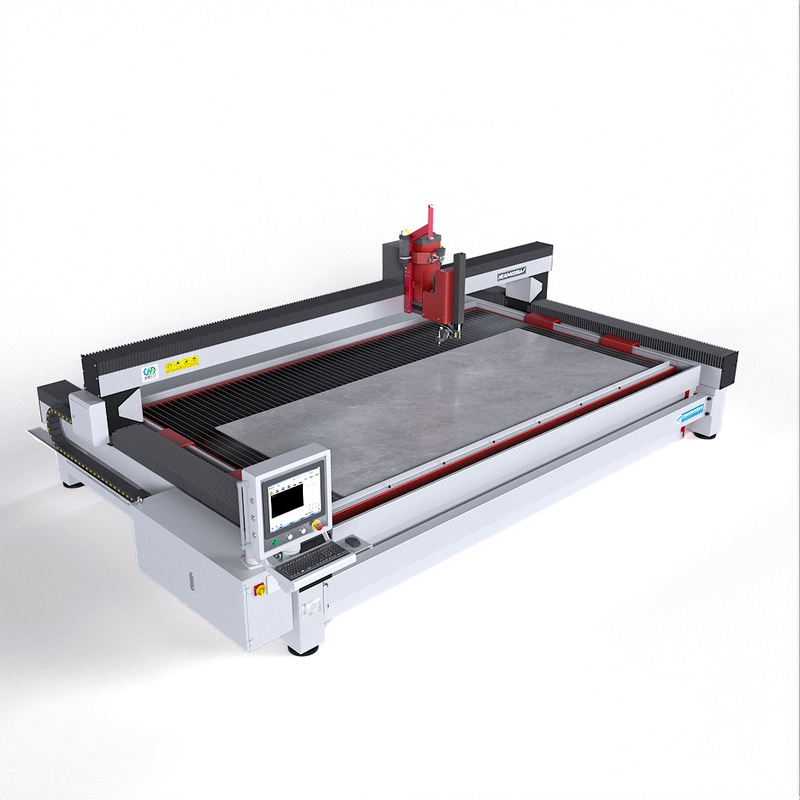

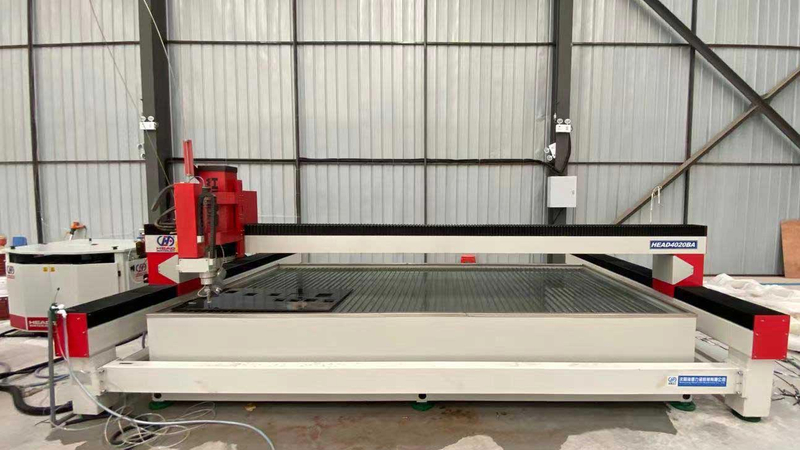

La máquina cortadora de agua de ultra alta presión CNC HEAD4020BA es una máquina cortadora de agua de ultra alta presión CNC de carrera grande tipo pórtico de alto rendimiento, que tiene buena estabilidad y adaptabilidad.Su estructura de pórtico única es especialmente adecuada para cortar placas de metal.Todas las piezas del equipo están diseñadas y fabricadas de acuerdo con los estándares internacionales.Cada equipo ha sido sometido a 130 inspecciones de calidad y el rendimiento del producto es estable.130 inspecciones de calidad y pruebas de durabilidad de 72 horas antes de salir de fábrica garantizan el rendimiento estable de la máquina de corte y la vida útil de los componentes clave puede alcanzar las 100.000 horas.
Composición del equipo

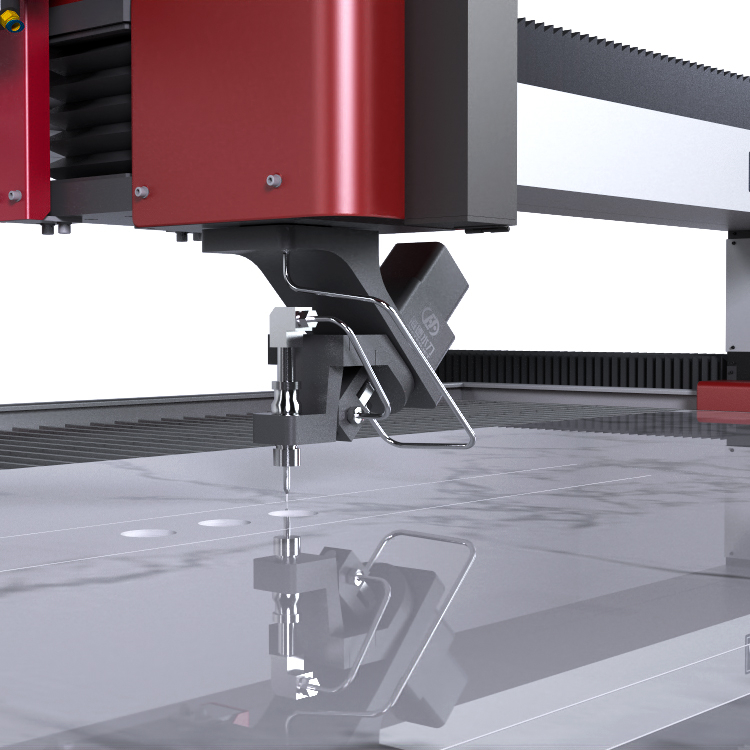

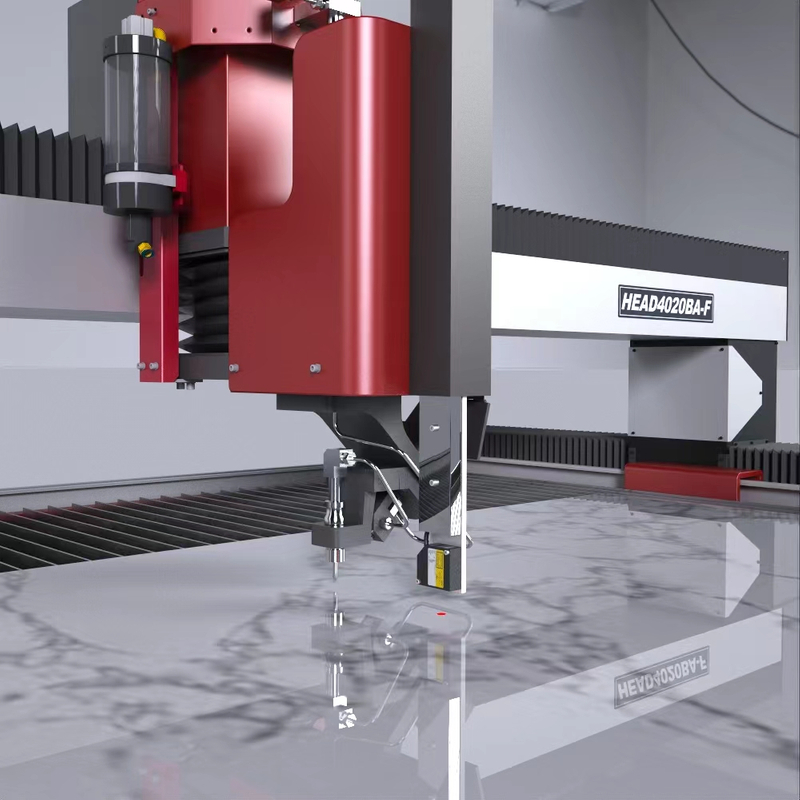

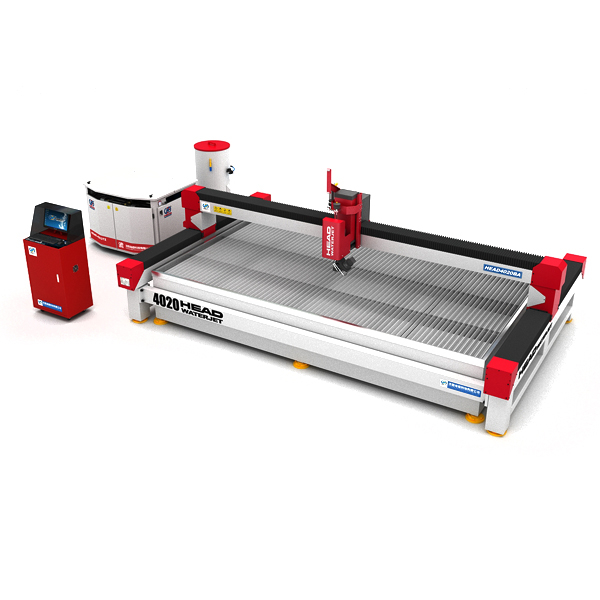

El conjunto completo de equipos de chorro de agua incluye: plataforma de corte CNC HEAD4020BA, sistema CNC, generador de voltaje ultra alto, sistema de cabezal de corte (cabezal de corte de 5 ejes 5AB/5AC opcional) Sistema de alimentación automática de abrasivo HEAD.
1. bomba intensificadora: Omron/Siemens PLC, motor Siemens, válvula direccional Yuken de Japón, intensificador de EE. UU. para garantizar la alta calidad de la bomba.
2. Mesa de corte: Servomotor Panasonic.Guía lineal Hiwin, husillo de bolas ABBA, sistema de lubricación automática, eje Z doble lineal (la mayoría son guías lineales simples, es fácil de deformar durante mucho tiempo) y eje Y para soldar metal + mesa de corte de estructura de concreto (la mayoría es solo soldar metal ) para mejorar el rendimiento estable y la precisión.La viga X es una extrusión única que forma una aleación de aluminio, liviana y muy rígida.
3. Controlador CNC;Software de Weihong, la mejor y profesional marca, pieza eléctrica de Schneider, etc.
4. Para alimentador de abrasivo, suministro de aire superior e inferior para garantizar la estabilidad del suministro de arena y garantizar la calidad del corte.
5. Suministramos un sistema de ablandamiento de agua para que usted mejore la vida útil de la bomba intensificadora y las piezas de repuesto.
Modelo | CABEZA4020BA |
Área de trabajo | 4000*2000mm |
Velocidad máxima de carrera | 15 m/min |
Precisión de posicionamiento X/Y | 0,05 mm/min |
Precisión de posicionamiento repetido X/Y | ±0,02 mm/min |
Grado máximo de biselado (eje A) | ±45° |
Grado de rotación máximo (eje C) | ±720° |
Precisión del ángel | 0,01° |
Fuerza | 220/380/400/415/480V-50/60HZ-3PH |
Material de corte aplicable | Piedra sincera, Marbel, Cerámica Acero dulce, acero inoxidable, aluminio, latón, cobre |
Garantía | 1 año (no incluye los consumibles) |
Modelo de refrigeración | Refrigeración por aire/agua/refrigeración por aceite |
Detalles de alta presión
