Head2030BA
HEAD
84649011
Estado de Disponibilidad: | |
---|---|
Descripción del producto

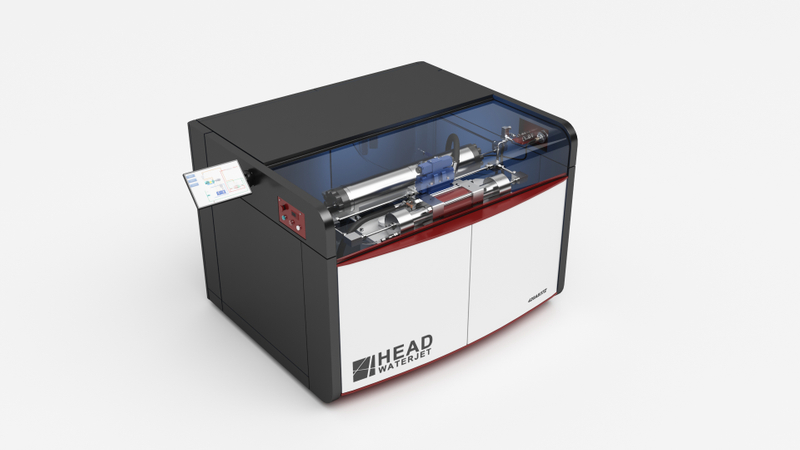

Estructura:
² Adopta partes importadas de supercargador y adopta una estructura del émbolo recíproco de dos vías de dos vías de un solo cilindro con estructura avanzada, razonable y alta estabilidad. La garantía de la producción de presión a largo plazo es fuerte y estable.
² Equipado con el motor asíncrono de CA trifásico Siemens (Beide).
² La bomba hidráulica es una bomba variable automática, que utiliza el control de presión remota para mejorar la capacidad de suministro de agua de alta presión a través de la bomba de agua de baja presión para maximizar la eficiencia del sistema. Mientras se asegura la eficiencia de trabajo a largo plazo, la temperatura del aceite se eleva lentamente y es adecuada para el trabajo de estabilidad a largo plazo. Los gabinetes de control se instalan en todas las direcciones para facilitar el mantenimiento del equipo y la revisión.
² Intercambiador de calor de placas, alta relación de intercambio de calor, buen efecto de transferencia de calor, control de aceite hidráulico de control dentro del rango especificado.
² Filtro de agua secundaria, el elemento de filtro está hecho de filtro industrial importado de Japón, y se realiza mediante el proceso de producción de fundición. Minimice el daño a los componentes de alta presión, como los sellos y las boquillas de alta presión, minimizando las impurezas en el agua.
² Equipado con control japonés Omron PLC.
² Equipado con válvula de inversión de entrada, válvula de alivio y válvula hidráulica del cartucho.
² Para proteger el motor de la corriente excesiva durante la puesta en marcha, este generador de alto voltaje utiliza un inicio STAR-DELTA, de modo que el sistema de alimentación no tenga que soportar cargas altas innecesarias. Tiene una función de inicio lenta y un modo de bajo voltaje para reducir automáticamente la presión y el ruido durante la puesta en marcha.
² Equipado con gasoducto de alta presión importado para mejorar el tiempo de funcionamiento de la tubería.
² Con la función de protección automática de la escasez de agua baja (la bomba de alta presión, suspende automáticamente la operación cuando la presión de entrada de agua es baja)
² Use la bomba de agua de acero inoxidable para el aumento de agua secundaria, el suministro de agua insuficiente, la alarma automática de la alarma y la función de protección para evitar daños a la máquina debido a la falta de agua o fuente de agua bajo presión e impacto en el rendimiento del trabajo.
² Con la perforación de baja presión y la función de corte de alta presión, puede realizar la conversión automática de alta y baja presión.
² El filtro de aceite giratorio proporciona garantía para el funcionamiento continuo de la máquina.
Flujo máximo de la bomba | 107l / min |
Flujo máximo de agua a alta presión. | 3.7l / min |
Diámetro máximo de boquilla de agua disponible | 0.33mm |
Presión más alta | 420MPA(60000 psi) |
Intervalo de presión de corte continuo | 50-380MPA(Puede ser establecido por usted mismo) |
Motor principal | 37kw(50hp) |
fuente de alimentación | 380V / 50Hz |
Capacidad del acumulador | 1.2L |
Grosor máximo de corte | 100mm |

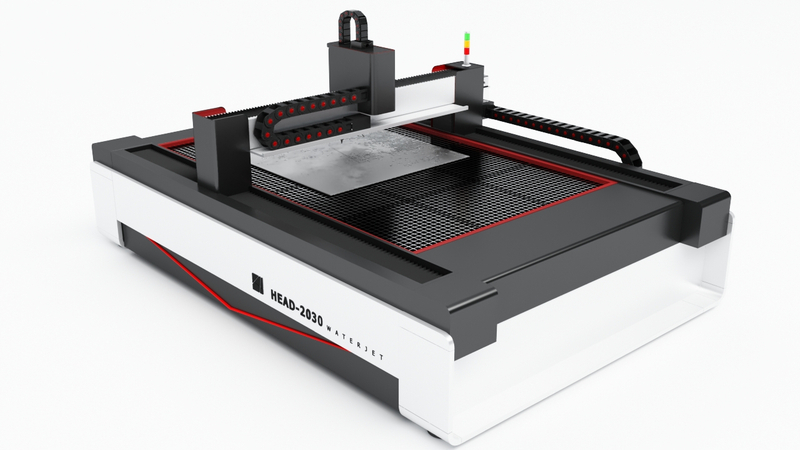

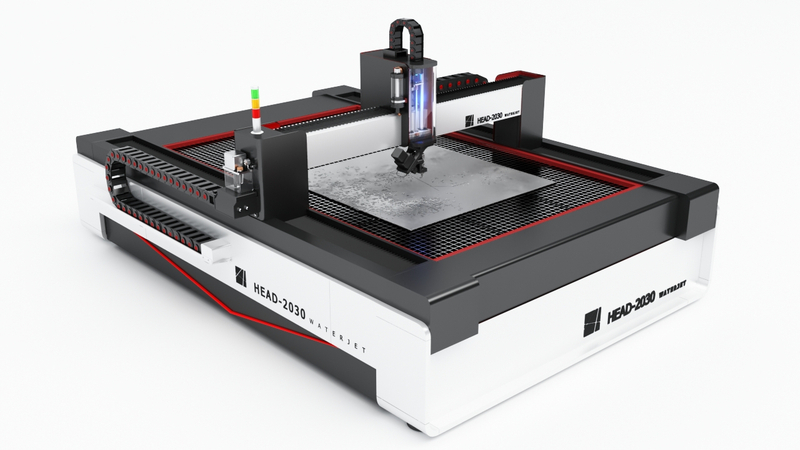

Plataforma de corte de chorro de agua (Head2030ba)
l Adoptando estructura de pórtico, aspecto hermoso, diseño de estructura razonable, buena rigidez y estabilidad, fuerza uniforme, estable, precisa y segura.
l La cama de la máquina y la plataforma con carga de carga adoptan una estructura dividida, de modo que el cambio de fuerza a largo plazo de la plataforma de carga no afecta la precisión de la máquina herramienta.
l El haz de X de la plataforma de corte está hecha de aleación de aluminio con un moldeado de extrusión de un solo tiempo, que es ligero en peso, fuerte en acero y no deformable. Es la tecnología más avanzada en máquinas de corte de agua.
l Adopción de tornillo de bolas ABBA y guía lineal en Taiwán para garantizar la precisión de la transmisión, la durabilidad y la alta calidad /
l La estructura de plegado a prueba de polvo integrada y la tobra del eje Y adoptan una estructura incorporada, que puede mejorar considerablemente la vida útil de la máquina de la máquina y reducir los costos de mantenimiento y post-mantenimiento. Adoptar el concepto de diseño más popular en el mundo es la dirección de desarrollo de la máquina de corte de agua.
l Paletas de alta calidad y cables especiales para durabilidad y fiabilidad.
l La conexión entre el motor de accionamiento y el tornillo de bolas están conectados directamente por un acoplamiento flexible. En comparación con otros acoplamientos rígidos torsionalmente, tiene la ventaja de la vibración de absorción positiva y negativa, y la precisión de la transmisión es mayor.
l PROTECCIÓN DE DOBLE DE LÍMITE DE LÍMITE AUTOMÁTICO DE OTURTRAVELO
l Las principales partes estructurales de la y-cama están hechas de estructura de fundición y estructura de hormigón. Después de que la parte de metal está envejecida, se procesa mediante la rectificación del riel de guía de pórtico y guía para eliminar la deformación del rastro y mantener la precisión mecánica durante mucho tiempo.
l Eje z con rieles dobles y 4 deslizadores para la máxima precisión y practicidad
l El sistema de lubricación automática inteligente controlado electrónicamente garantiza la precisión de la transmisión y la vida útil del tornillo y el riel guía
Tipo de estructura | Tipo de pórtico |
Tamaño del escritorio de trabajo | 2100mm× 3100mm |
Rango de procesamiento efectivo | 2000mm× 3000mm |
Viajes de eje z | 150 mm |
Velocidad de transmisión | 6000mm / min |
precisión de control | ± 0.01mm |
Precisión de corte | ± 0.1mm |
Repetibilidad | ± 0.05mm |

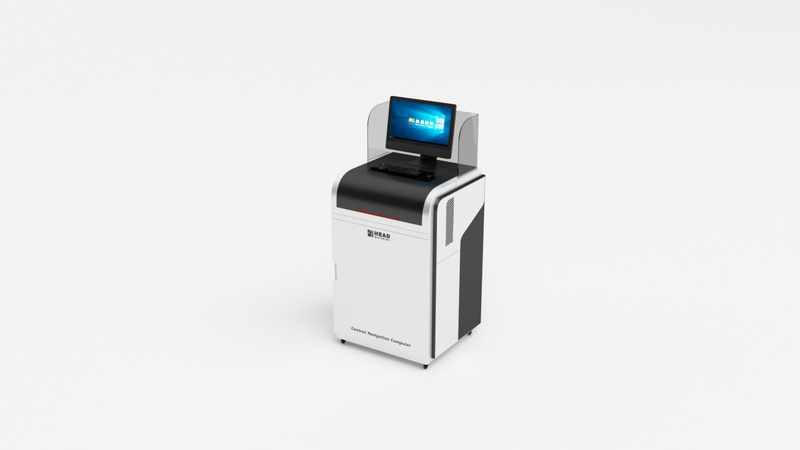

Sistema de control de arena
l La nueva válvula neumática es sensible y confiable, supera la forma simple de controlar la cantidad de arena confiando en la presión negativa, y resuelve fundamentalmente los problemas de bloqueo de arena y arena.
l El diseño confiable anti-backwater y el panel de control de arena preciso evitan los problemas de humedad abrasiva, bloqueo de arena y rotura de arena causada por el agua posterior del cabezal de corte, lo que garantiza la continuidad de varios estados de corte y el control preciso. La cantidad de abrasivo puede reducir efectivamente el desperdicio de abrasivo. Este artículo también es estándar en el equipo HYDE.

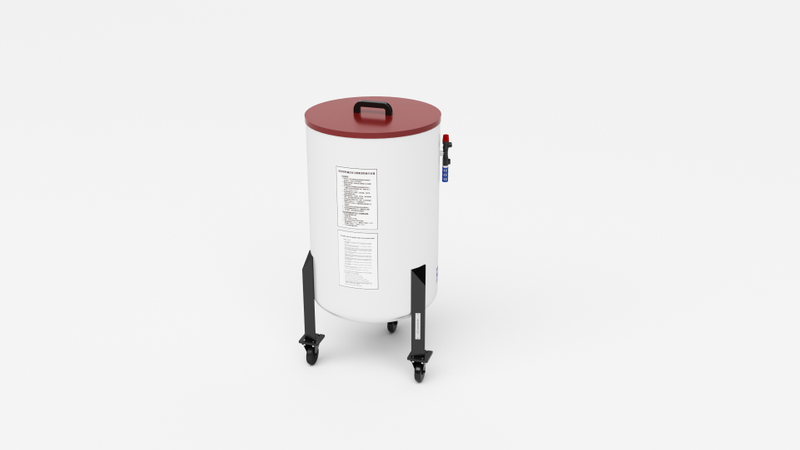

Alimentador de arena automática
l El sistema automático de alimentación de arena desarrollado por cabeza proporciona la máquina de corte de agua con la función de almacenar arena y transfiriendo automáticamente el abrasivo a la plataforma de trabajo CNC, que refleja completamente el grado de automatización de la cabeza de agua. Esta es la configuración estándar de Head WaterJet Series Products.
l No hay necesidad de control electrónico, fácil de operar, operación confiable, libre de mantenimiento.
l 150 litros de volumen proporciona la cantidad de arena necesaria durante 8 horas de corte continuo
l La presión de gas comprimida requerida durante el trabajo es inferior a 0.2MPA, el volumen de arena es uniforme y el transporte es estable.
l Ingesta de aire ingenioso en los extremos superior e inferior para garantizar una salida uniforme de arena y sin bloqueo de arena
Cabeza de corte de agua de alta precisión AC CINCE AXIS, el motor de servo del codificador de valor absoluto de alto valor absoluto, se puede iniciar sin el interruptor de origen, lo que ahorra el tiempo de regresar al origen y reduce la falla mecánica de toda la máquina. El corte de la pieza de la pieza de precisión 3D se puede lograr utilizando un mecanismo de reducción de velocidad de alta precisión y velocidad confiable con la precisión de posicionamiento de 1.5Arcmin
>>> Breve introducción de Head WaterJet Company
Calidad y crédito va todo el camino. Cabeza, una compañía que sobrevivió la feroz competencia del mercado, tiene una cultura nacional muy fuerte, y desarrolla hombro por hombro con el mundo y esta era. Estamos decididos a lograr nuestros sueños paso a paso con las ventajas de la alta tecnología.
>>> Trate de leer esto ------- Nuestro servicio
1. Mantenimiento de forma gratuita para12 meses .
2. Le proporcionaremos las piezas consumibles a un precio de agencia.
3.Servicio en línea de 24 horas., Soporte técnico gratuito.
4. La máquina se ha ajustado antes de la entrega, el disco de operación se incluye en la entrega. Si hay alguna otra pregunta, por favor, dímelo.
5. Tenemos instrucción manual yVideos para la instalación de software., operación y mantenimiento de la máquina y la máquina; Enviaremos técnicos profesionales a la fábrica de clientes, les brindaremos una capacitación de dos semanas,Incluyendo el principio de funcionamiento de la máquina, el dibujo de Auto CAD, los problemas y la solución comunes, etc..
>>> Trate de leer esto ------- Preguntas frecuentes
P1: ¿Esta máquina pasa el certificado CE?
A2: Sí, esta máquina pasó.Ce europeocertificado y reunirseEstándar de seguridad.
P2: ¿Cuánto de corte de grosor?
A2: El mármol es 0-120mm; El granito es 0-110mm; Las baldosas son 0-40mm; El vidrio y el mosaico son 0-80 mm; Acero, acero inoxidable, cobre es 0-60mm; aluminio es de 0 a 80 mm; Plástico, acrílico, espuma es de 0-200mm. Con nuestro sistema de doble presión, puede cortar una hoja de acero de 0-160 mm, piedras de 0-200 mm. Es bueno para los clientes cortan materiales más gruesos.
