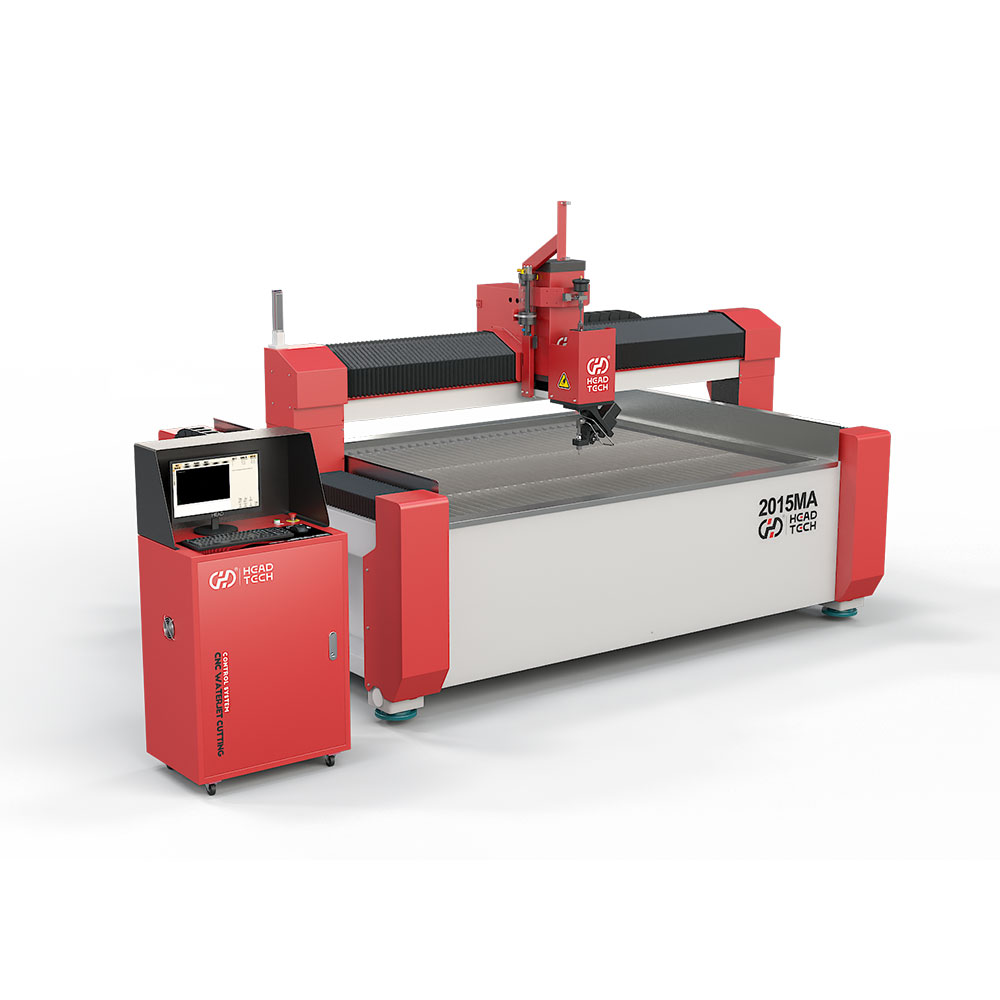

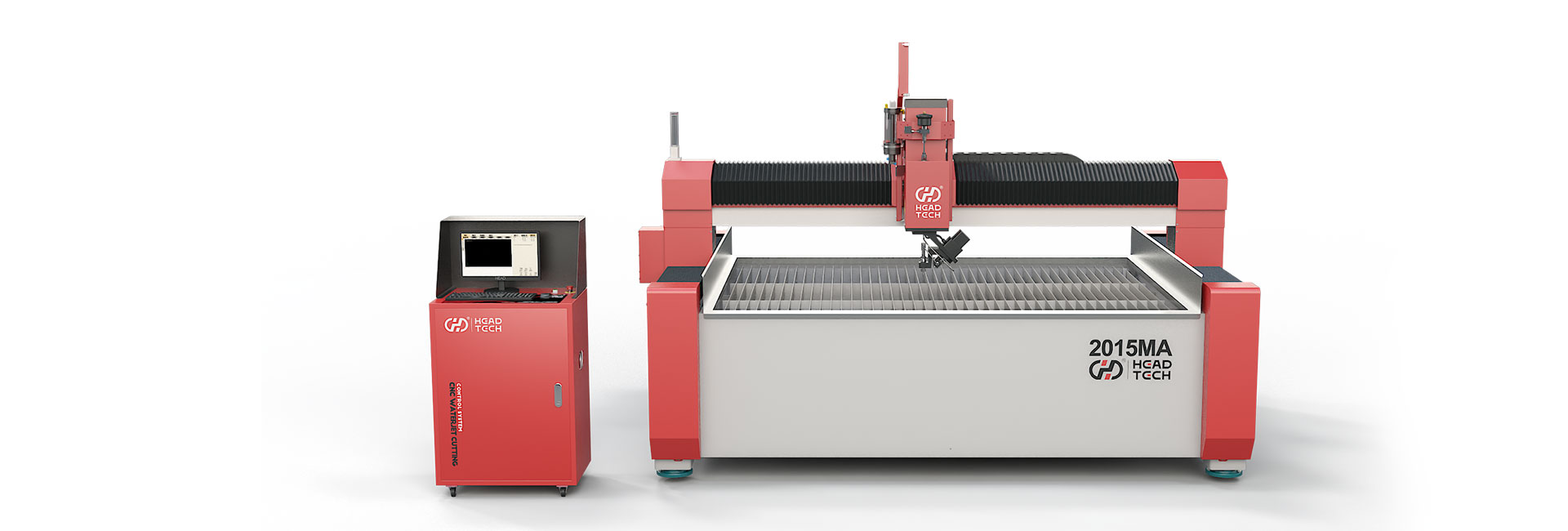

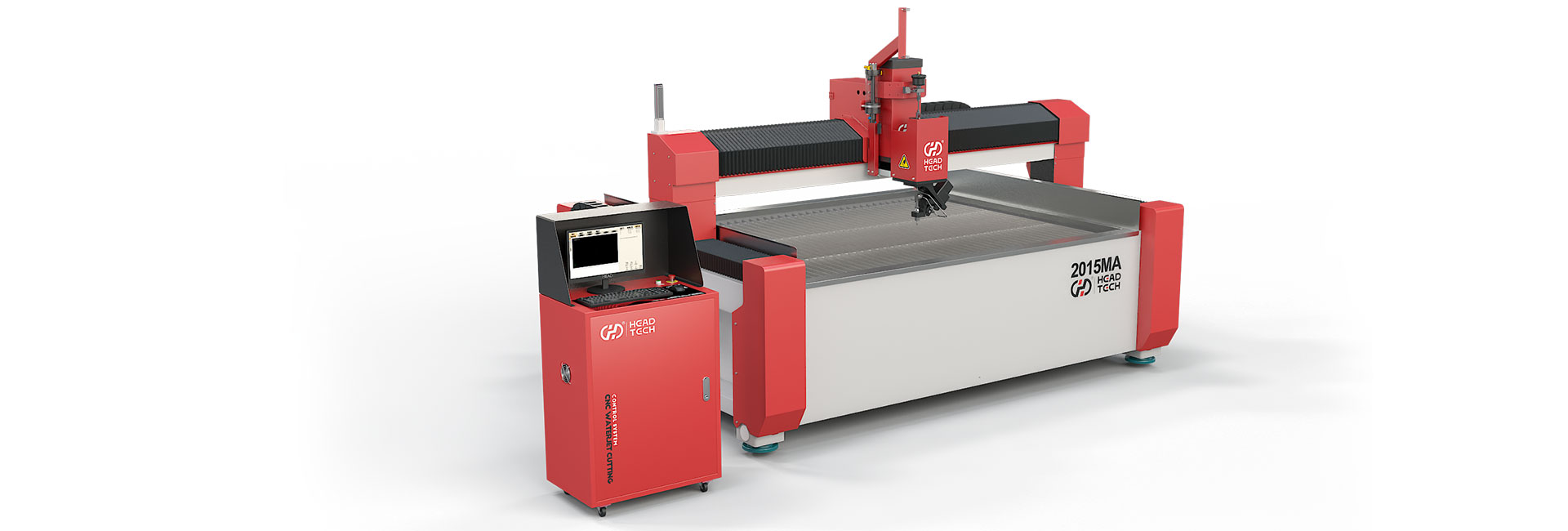

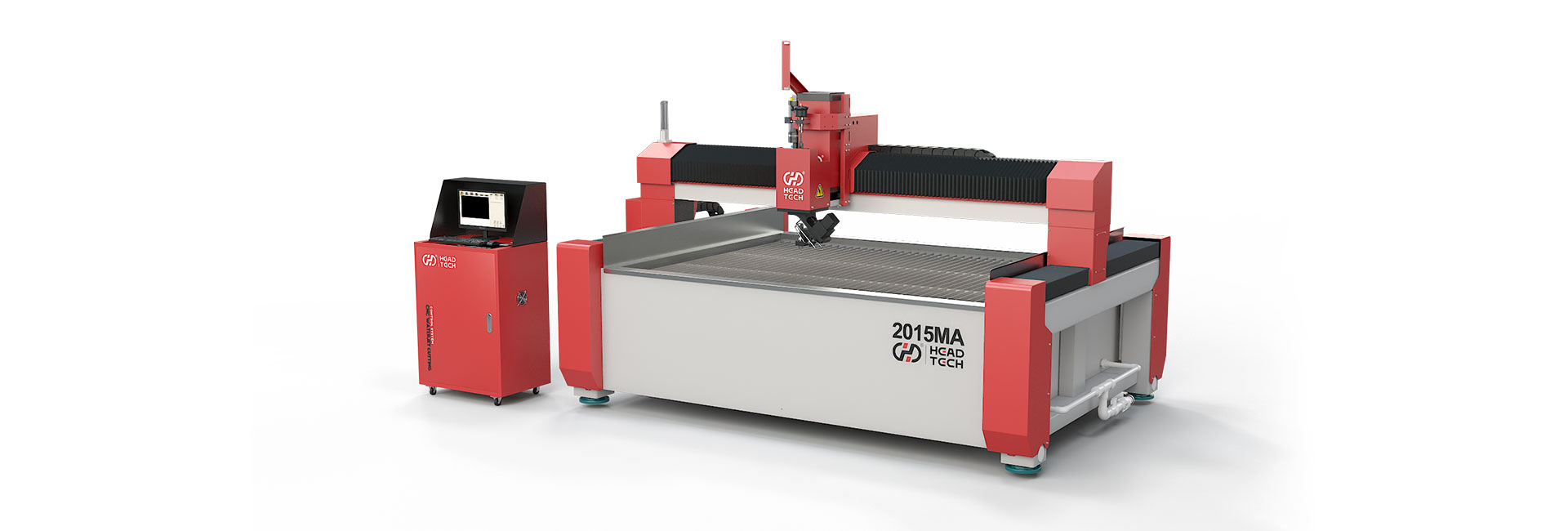

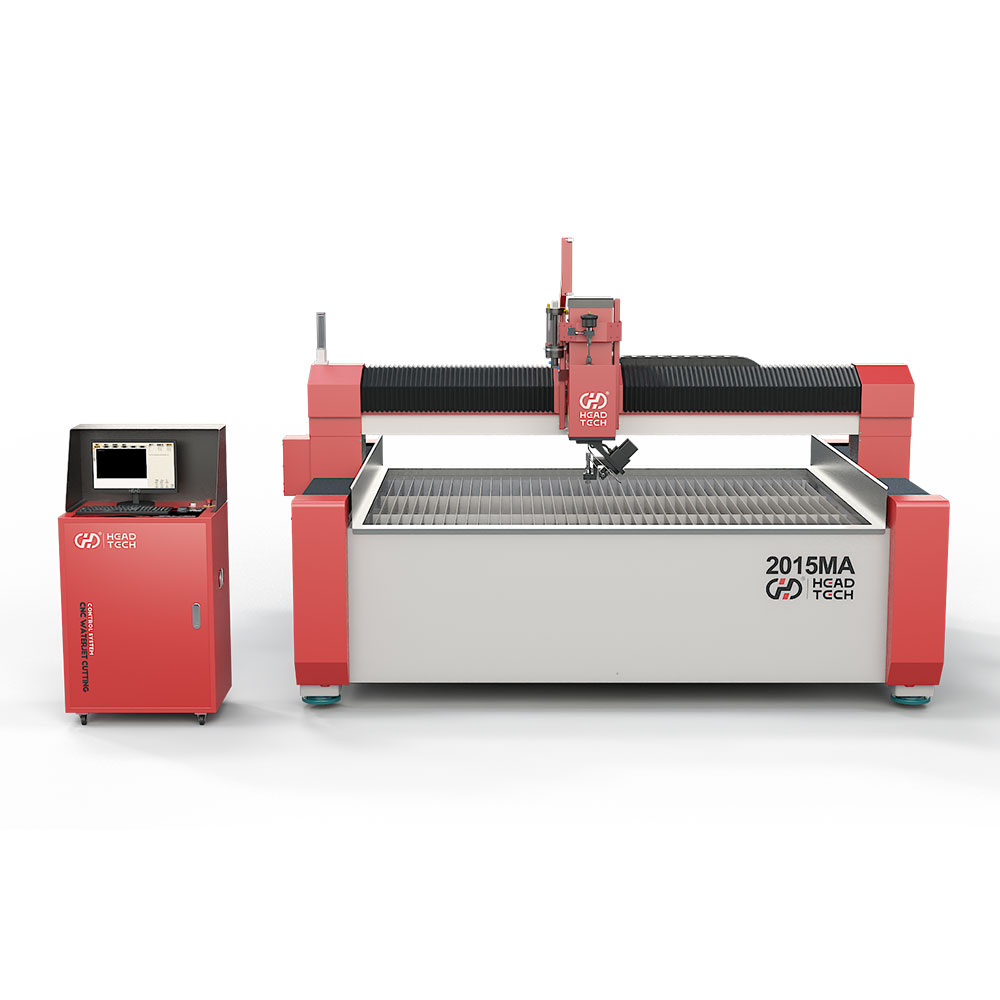

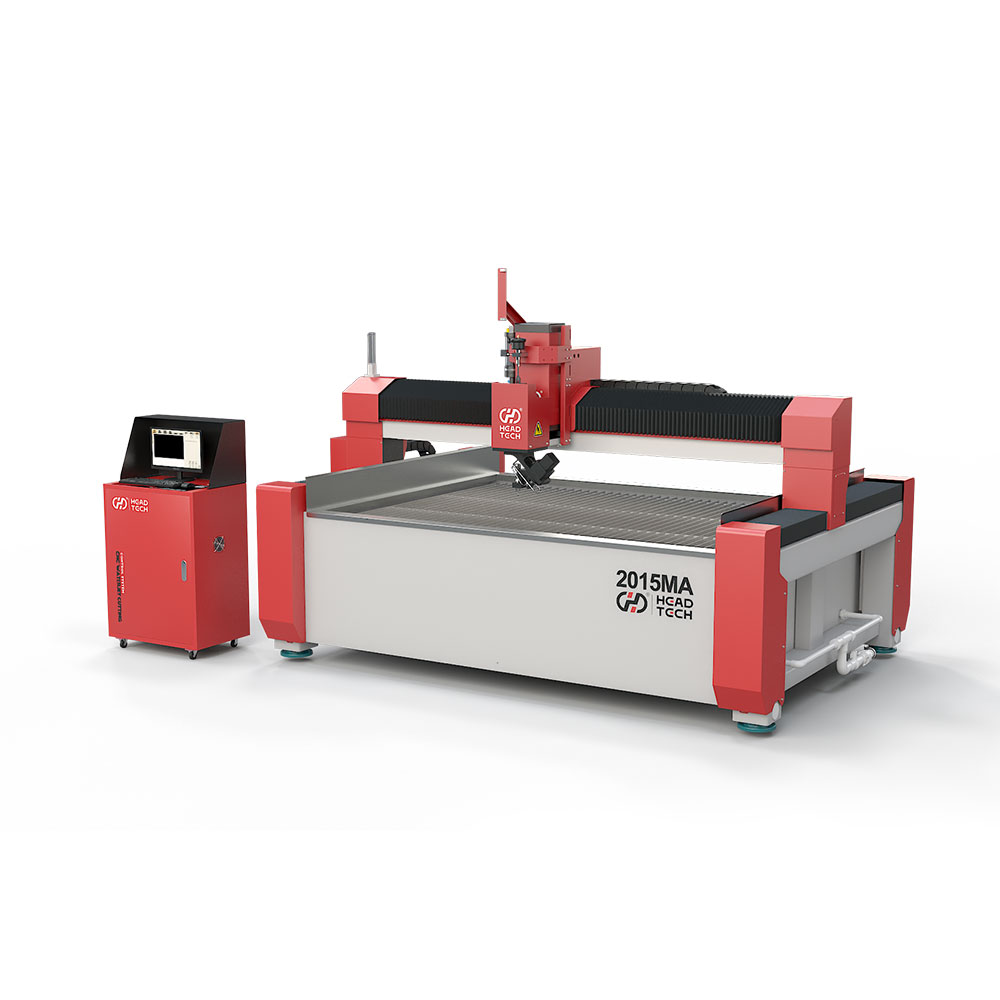

Cabeza2015MA
HEAD
Descripción del Producto
1ans marco de pórtico monobloque
fabricado con un proceso de fundición de una pieza, el marco monobloque elimina los errores de ensamblaje de las juntas atornilladas. El diseño optimizado de haz y columna aumenta aún más la rigidez y la estabilidad estructural.
2 pasE⃣ Alto precisión y rendimiento estable
El lecho de monobloque elimina los errores y la pérdida de rigidez causada por las conexiones de múltiples módulos. Su rigidez se verifica mediante análisis de elementos finitos, asegurando un comportamiento dinámico sobresaliente bajo cortes de carga pesada de alta velocidad. Esto extiende la vida útil de la herramienta y garantiza una calidad de pieza constante.
3️⃣ Instalación rápida y puesta en marcha
diseñada con conveniencia en el sitio en mente, la máquina minimiza el tiempo de ensamblaje y ajuste, lo que permite una transición rápida a una operación estable.
4️⃣ Los componentes del núcleo de diseño modular y de bajo mantenimiento
son duraderos y fáciles de acceder. La atención de rutina no requiere pasos complicados, mientras que los autodiagnósticos y las piezas de desgaste estandarizadas reducen las inspecciones manuales, las fallas y los costos de mantenimiento.
5️⃣ Alarma de falla inteligente
Una luz de alarma incorporada proporciona alertas visuales instantáneas cuando se producen anormalidades, ayudando a los operadores a evitar daños y menores gastos de reparación.
6️⃣ Protección de seguridad dual
Las salvaguardas de límite suave y límite duro evitan que el mal manejo dañe el sistema de accionamiento, asegurando una operación segura y confiable.
7️⃣ Acceso a cableado optimizado y acceso
al enrutamiento de cable integrado simplifica el cableado y la instalación. Los puertos de servicio reubicados con cubiertas de liberación rápida permiten un mantenimiento directo sin desmantelar paneles, ahorrando tiempo durante la configuración y el servicio.
Parámetros técnicos
| Estructura de plataforma | Modelo | Viajes del eje X | Viajes del eje y | Viajes del eje z | Altura del tanque de agua | Carga del tanque de agua | Velocidad de inactividad máxima | Precisión de corte | Precisión del posicionamiento | Repita la precisión del posicionamiento | |
| Portal | Monobloque | Cabeza-2015MA | 2000 mm | 1500 mm | 150 mm | 900 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm |
| Cabeza 2515MA | 2500 mm | 1500 mm | 150 mm | 900 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Separado | Cabeza-2030SA | 2000 mm | 3000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | |
| Jefe-2060SA | 2000 mm | 6000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-3020SA | 3000 mm | 2000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-3060SA | 3000 mm | 6000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-4020SA | 4000 mm | 2000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm |
Bomba de alta presión
| Presión nominal | 420MPA （60000PSI) |
| Presión de trabajo | 50-380MPA （7200-55000PSI） |
| Potencia del motor principal | 37kW (50hp) |
| Potencia de enfriador de aire | 0.78kw |
| Dimensions | 1900*1350*1100 |
| Peso | 1.3t |
| Desplazamiento máximo | 3.7L/min |
| Relación de presión | 1:20 |
| Flujo máximo de la bomba de aceite | 119L/min |
| Especificaciones de tubería de agua de alta presión | Φ3/8 ' |
Tecnología de impulso de líquido a líquido: aumento de presión estable y eficiente, piezas importadas garantizan la estabilidad a largo plazo, operación sin preocupaciones.
Material de grado militar: hecho de 316L tubería de acero sin costuras, anti-queso, anti-estiramiento, resistente a la corrosión, la durabilidad aumentó en un 50% .
Extremadamente libre de mantenimiento: Innovador ' TDM ' Acumulador, Life Span supera las 5000 horas , ¡ahorre la preocupación, la mano de obra y el dinero!
Buffer de gran capacidad: acumulador de 1.2 litros, reduzca la pérdida de presión, aumente la eficiencia en un 20% !
Motor de la marca Beide: cuerpo de hierro fundido, 10% de ahorro de energía, bajo ruido y baja vibración, rendimiento sólido de roca.
80 FLUJO SUPER GRANDE DE BOMBA: 119L/min súper potencia, reduzca la resistencia de la tubería, ¡la eficiencia se disparó en un 30%!
ISO International Standard Oil Pipe: Resistente a la presión y la fluctuación, ¡la estabilidad del sistema líder en la industria!
Cambio inteligente de alta y baja presión: ¡adaptarse a diferentes materiales, corte más fino, reducción del 50% en la aspereza! (Exclusivo para la versión A25+)
Seguro doble para alivio de presión: válvula de alivio de presión de agua alta y baja, sin ángulo muerto para la protección de seguridad! (Versión A25+ Opcional)
7 tipos de protección inteligente: alarma de falla, monitoreo de temperatura del aceite, apagado de baja presión, protección del motor, advertencia de nivel de líquido, advertencia de bloqueo del elemento del filtro, protección de secuencia de fase, protección general del equipo.
Mecanismo de apagado automático: respuesta de situación anormal en segundos, ¡el riesgo de daño del equipo es cero !
Nuestro servicio
Lo que proporcionamos: instalación y puesta en marcha de la máquina profesional por ingenieros certificados, seguido de capacitación sistemática para sus operadores, programadores y personal de mantenimiento.
Tus beneficios:
Rendimiento máximo desde el primer día: asegura que el equipo funcione en condiciones ideales desde el principio, evitando problemas de precisión o fallas potenciales causadas por una configuración inadecuada.
Equipo empoderado: sus operadores aprenden a usar la máquina de manera segura y eficiente, reduciendo los desechos del material y evitando el daño por error del usuario, maximizando así la productividad.
Primera respuesta interna: su equipo estará equipado para manejar el mantenimiento de rutina y la resolución básica de problemas, reduciendo la dependencia de las llamadas de servicio y el ahorro de tiempo y dinero.
Lo que proporcionamos: soporte de hora comercial 24/7 o extendido a través de una línea directa, chat en línea o video, equipado con potentes capacidades de diagnóstico remoto.
Tus beneficios:
Resolución de problemas instantáneos: los problemas simples se resuelven de inmediato a través de la orientación experta, eliminando los tiempos de espera.
Diagnósticos remotos precisos: nuestro equipo técnico puede acceder de forma remota al sistema de su máquina para identificar rápidamente la causa raíz de un problema, ya sea software, parámetros o hardware. Más del 80% de los problemas se pueden resolver de forma remota, reduciendo drásticamente el tiempo de inactividad.
Costos de servicio reducidos: evita visitas innecesarias en el sitio, ahorrándole directamente los gastos de viaje y mano de obra.
Lo que proporcionamos: centros de piezas locales o regionales abastecidos con consumibles originales (OEM) de alta calidad y repuestos como granate, boquillas, tubos de mezcla y sellos de alta presión.
Tus beneficios:
Acceso rápido a piezas críticas: los componentes clave se pueden entregar dentro de las 24-48 horas, evitando las paradas de producción largas mientras se espera piezas.
Calidad de corte garantizada: el uso de piezas OEM genuinas garantiza un rendimiento y precisión de corte óptimos al tiempo que extiende la vida útil de los componentes asociados, lo que lleva a un costo total más bajo de propiedad.
Adquisiciones simplificadas: una ventanilla única para piezas seguras de calidad significa que no pierde el tiempo y el abastecimiento de recursos y prueban alternativas inferiores.
Lo que proporcionamos: contratos programados de mantenimiento preventivo (PM) y, cuando sea necesario, el envío rápido de ingenieros de campo certificados para el servicio en el sitio.
Tus beneficios:
Vida útil del equipo extendido: el mantenimiento regular identifica y resuelve problemas potenciales antes de que se conviertan en fallas importantes, extendiendo significativamente la vida de la máquina.
Tiempo de inactividad predecible: mantenimiento del cronograma durante las salidas de producción planificadas en lugar de sufrir desgloses inesperados y costosos durante las horas pico.
Reparaciones eficientes y efectivas: cuando es necesaria una visita al sitio, los ingenieros llegan informados por diagnósticos remotos y equipados con las piezas correctas para resolver el problema en la primera visita.
Lo que proporcionamos: actualizaciones de software regulares, rutas de actualización de hardware (por ejemplo, a un cabezal de corte de 5 ejes o una bomba de mayor presión) y consultoría de optimización de procesos.
Tus beneficios:
Tecnología a prueba de futuro: acceder a las últimas tecnologías de corte y mejoras de eficiencia
