Eje AC-5 CABEZA
HEAD

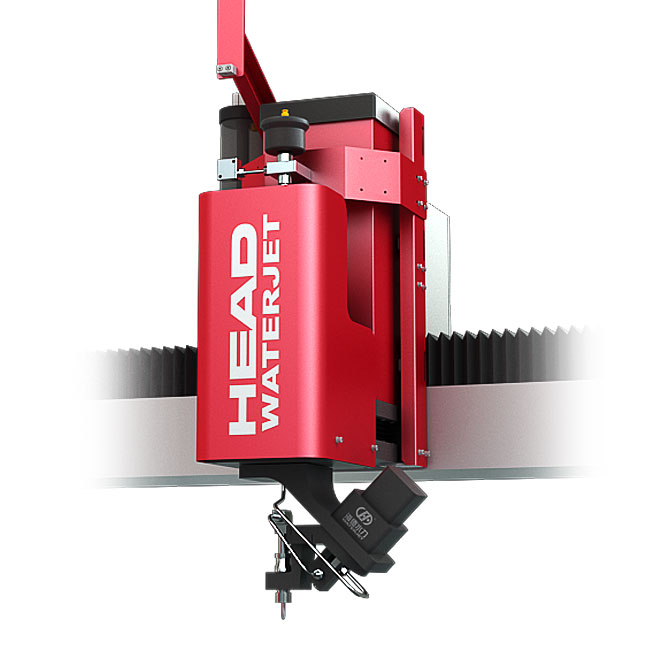

La cabeza cortadora 3D tiene cinco ejes, 3 lineales y 2 giratorios. Ha sido diseñado para el corte 3D puro y el corte 2D 1/2 (corte plano con bisel), sin perder la funcionalidad de corte 2D (plana). Sus características de diseño ofrecen grandes posibilidades de trabajo. Especialmente su rotación infinita en el eje C, que evita la necesidad de rebobinar con la consiguiente reducción en los tiempos de trabajo y un menor riesgo de reducir la calidad del corte. En el marco giratorio del eje C, es posible conectar el ajuste de la altura y el módulo de control anti-colisión., IP67 Agua / polvo a prueba de polvo, presenta una alta precisión y un rendimiento duradero más largo.
La cabeza cortadora 3D tiene cinco ejes, 3 lineales y 2 giratorios. Ha sido diseñado para el corte 3D puro y el corte 2D 1/2 (corte plano con bisel), sin perder la funcionalidad de corte 2D (plana). Sus características de diseño ofrecen grandes posibilidades de trabajo. Especialmente su rotación infinita en el eje C, que evita la necesidad de rebobinar con la consiguiente reducción en los tiempos de trabajo y un menor riesgo de reducir la calidad del corte. En el marco giratorio del eje C, es posible conectar el ajuste de la altura y el módulo de control anti-colisión., IP67 Agua / polvo a prueba de polvo, presenta una alta precisión y un rendimiento duradero más largo.
Artículo | Especificación |
Nombre | Tipo de CA de cabezal de corte de chorro de agua de cinco ejes |
Dimensions | 386 × 222 × 698mm |
Radio giratorio | 266mm |
Ángulo giratorio de Axis A Axis | ± 70 ° / 16 ° ~ -196 ° |
Ángulo giratorio del eje C | Ilimitado (o ± 540 °) |
Precisión de corte en punto fijo | ± 0.05mm |
Peso | 29kg |
Artículo | Especificación |
Nombre | Tipo de CA de cabezal de corte de chorro de agua de cinco ejes |
Dimensions | 386 × 222 × 698mm |
Radio giratorio | 266mm |
Ángulo giratorio de Axis A Axis | ± 70 ° / 16 ° ~ -196 ° |
Ángulo giratorio del eje C | Ilimitado (o ± 540 °) |
Precisión de corte en punto fijo | ± 0.05mm |
Peso | 29kg |
5 Axis WaterJet Cutting Beneficios:
Alta rigidez del mecanismo, y diminuta deformación térmica.
• Excelente efecto de corte: no se dejan puntos en las esquinas durante el procesamiento de ángulos afilados de formas irregulares o ángulos afilados sucesivos.
• Alta eficiencia de mecanizado: el eje C puede girar de manera ilimitada y rápida, mejorando la eficiencia de mecanizado.
• Corte tridimensional: con la función de corte 3D, se utiliza para cortar mosaico en piezas cilíndricas y curvas.
• Rango de mecanizado ancho: puede lograr parquet cilíndrico, chaflán grande, mecanizado de piezas de automóviles, mecanizado metálico, corte de material compuesto no metálico.
Muestra de corte
