Máquina de corte de chorro de agua de eje tipo 3 en voladizo y máquinas de corte de chorro de agua de pórtico ofrecen ventajas distintas y son adecuadas para varias aplicaciones en el campo de la tecnología de corte de chorro de agua. Es esencial comprender cómo se comparan estos dos sistemas para seleccionar el equipo de corte apropiado. Este blog analiza las principales diferencias entre las máquinas de corte de chorro de agua de pórtico y las máquinas de corte de eje en voladizo en términos de diseño, eficiencia e idoneidad para diferentes aplicaciones.
La configuración es un punto de vista esencial que separa las máquinas de corte de moscas de agua y pivote de pórtico. El rendimiento, la estabilidad y la adaptabilidad se ven afectados por las características distintivas de cada diseño.
1. Estructura y movilidad
La máquina de corte de la corriente de agua de pivote en voladizo 3 incluye un eje en voladizo que se extiende hacia afuera para ayudar a la cabeza de corte. Este plan ofrece beneficios y límites específicos con respecto al diseño y la versatilidad.
Extensión del haz: es más simple acceder a piezas de trabajo más grandes desde un lado debido al alcance extendido del haz en voladizo. Cuando se trabaja con materiales voluminosos o con espacio limitado en el piso, esto puede ser especialmente útil.
Fuerza y respaldo: en comparación con los sistemas de pórtico, el diseño en voladizo ocasionalmente puede provocar una disminución de la estabilidad. Las máquinas en voladizo de alta calidad están diseñadas con materiales robustos e ingeniería precisa para mantener la precisión de corte y minimizar la deflexión.
2. Utilización del espacio
Huella: en comparación con los sistemas de pórtico, las máquinas en voladizo generalmente tienen una huella más pequeña. Este plan mínimo puede ser favorable en las condiciones donde el espacio tiene un costo más alto de lo normal. Sin embargo, para evitar errores y vibraciones, el brazo extendido debe equilibrarse con precisión.
Accesibilidad: la configuración en voladizo ofrece una gran apertura a la región de corte desde varios puntos, lo que puede valer la pena para tipos particulares de empresas y materiales.
1. Estructura y rigidez

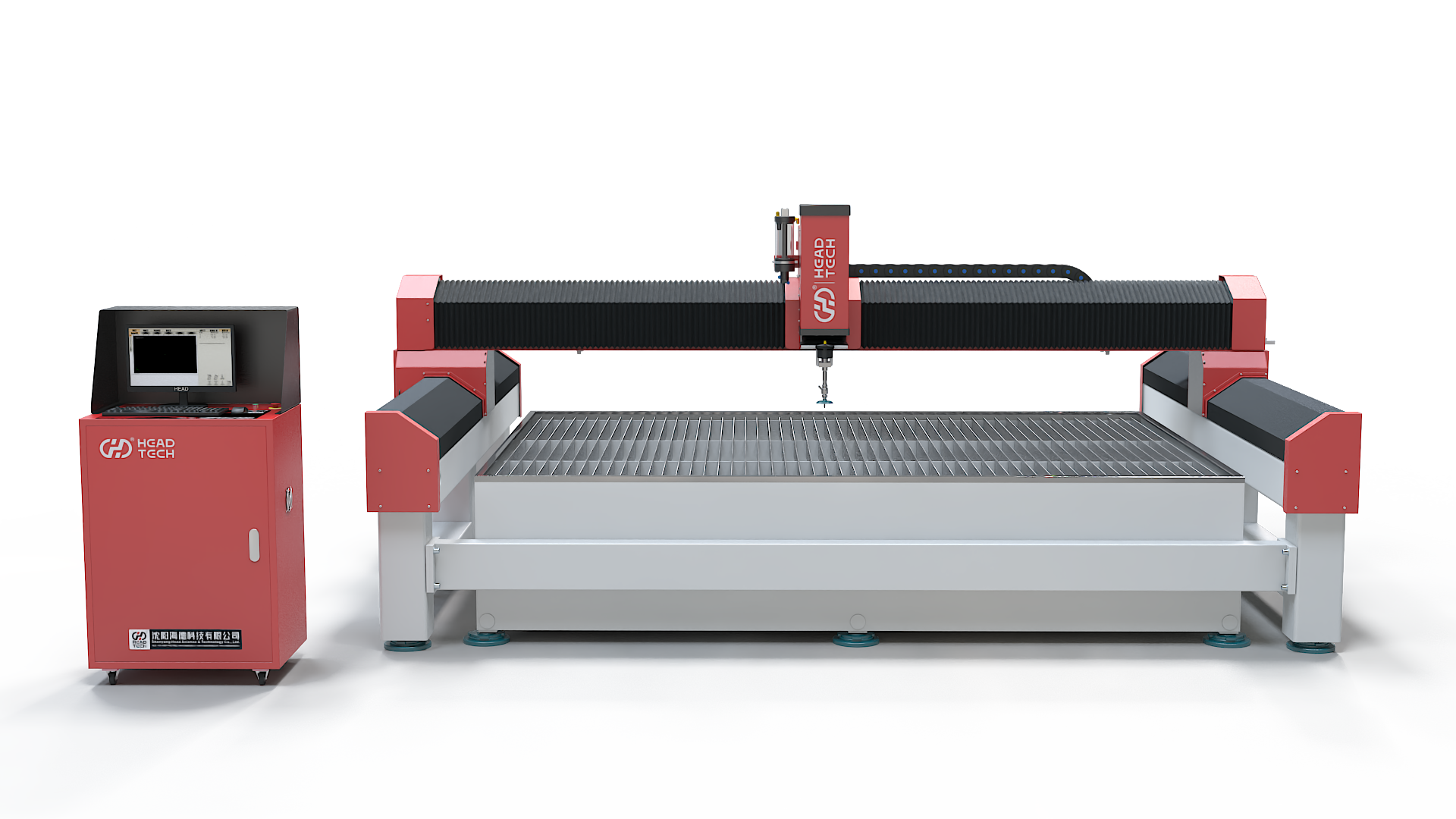

La cabeza de corte de la máquina de cortar el chorro de agua de eje tipo 3 en voladizo se mueve a lo largo de dos rieles paralelos soportados por una base fija en una estructura de pórtico. La estabilidad y la rigidez mejoran con este diseño.
Marco para pórtico: el marco del sistema de pórtico proporciona una plataforma sólida y estable para cortar precisión y admite la cabeza de corte desde arriba. Esta construcción limita las vibraciones y mejora la precisión, especialmente para piezas de trabajo enormes o pesadas.
Capacidad para cargar: en comparación con los diseños de voladizo, la capacidad de carga de los sistemas de pórtico es típicamente mayor. Debido a esto, pueden manejar cargas de corte más pesadas y materiales más grandes.
2. Área de trabajo y tamaño
Contenedor de trabajo: debido a su diseño, las máquinas de pórtico pueden acomodar piezas de trabajo más grandes y ofrecer un sobre más grande de trabajo. Debido a esto, son ideales para su uso en procesos industriales que requieren el procesamiento de materiales voluminosos y pesados.
Estabilidad y precisión: la inflexibilidad del plan de pórtico se suma a una alta precisión y una ejecución constante, estableciendo una decisión favorecida para las aplicaciones que requieren resistencias estrictas.
La precisión y el rendimiento son factores críticos en la máquina de cortar el chorro de agua del eje tipo 3 en voladizo . Comparar cómo funcionan el eje y las máquinas de pórtico en voladizo en estas áreas pueden ayudar a tomar una decisión informada.
1. Precisión
Precisión de corte: las máquinas de 3 eje en voladizo pueden lograr altos niveles de precisión, pero su rendimiento puede verse afectado por la flexibilidad del brazo en voladizo. Las máquinas de alta calidad están diseñadas para minimizar la deflexión y garantizar un corte preciso.
Ajuste y calibración: el mantenimiento regular y la calibración son esenciales para mantener la precisión. Las máquinas en voladizo a menudo requieren ajustes precisos en la viga y el cabezal de corte para garantizar un rendimiento constante.
2. Velocidad y eficiencia
Velocidad de corte: las máquinas en voladizo pueden ofrecer velocidades de corte competitivas, particularmente para piezas de trabajo de tamaño más pequeño a mediano. La capacidad de acceder a materiales desde diferentes ángulos también puede mejorar la eficiencia operativa.
Versatilidad del material: estas máquinas son versátiles y pueden manejar una variedad de materiales, incluidos metales, plásticos y compuestos. Sin embargo, la velocidad de corte puede variar según el grosor y las propiedades del material.
1. Precisión
Alta precisión: la máquina de cortar el chorro de agua del eje tipo 3 en voladizo es reconocida por su alta precisión y precisión. La estructura rígida del sistema de pórtico minimiza las vibraciones y las desviaciones, asegurando recortes consistentes y precisos, incluso para geometrías complejas.
Consistencia: el diseño del pórtico proporciona estabilidad durante el proceso de corte, lo que lleva a un rendimiento consistente en diferentes ejecuciones y reduce la necesidad de recalibraciones frecuentes.
2. Velocidad y eficiencia
Velocidad de corte: las máquinas de pórtico a menudo se destacan en la velocidad de corte, particularmente para grandes piezas de trabajo. La estabilidad del sistema de pórtico permite un procesamiento más rápido sin comprometer la precisión.
Productividad: la capacidad de manejar materiales más grandes y cargas más pesadas contribuye al aumento de la productividad en las aplicaciones industriales. Las máquinas de pórtico son adecuadas para entornos de producción de alto volumen.
Las diferentes aplicaciones de corte pueden beneficiarse de un eje en voladizo 3 o una máquina de corte de chorro de agua de pórtico, dependiendo de requisitos específicos como el tamaño del material, la complejidad y el volumen de producción.
1. Piezas pequeñas a medianas
Corte de precisión: las máquinas en voladizo son ideales para aplicaciones que requieren un corte de precisión de piezas de tamaño más pequeño a mediano. Ofrecen flexibilidad en el manejo de varios materiales y geometrías.
Prototipos y trabajos personalizados: estas máquinas a menudo se usan para la creación de prototipos y el trabajo personalizado donde se requieren recortes precisos y intrincados. Su capacidad para acceder a materiales desde diferentes ángulos es ventajosa para diseños complejos.
2. Entornos espaciales limitados
Operaciones compactas: las máquinas de 3 eje en voladizo son adecuadas para entornos con espacio limitado debido a su diseño compacto. Se pueden usar en talleres o áreas de producción donde la optimización del espacio es crucial.
1. Materiales grandes y pesados
Producción industrial: las máquinas de pórtico son adecuadas para aplicaciones industriales que involucran materiales grandes y pesados. Su diseño robusto y su alta capacidad de carga los hacen ideales para procesar piezas de trabajo de gran tamaño.
Corte de alto volumen: la eficiencia y la velocidad de los sistemas de pórtico los hacen adecuados para aplicaciones de corte de alto volumen, donde el rendimiento y la productividad consistentes son esenciales.
2. Geometrías complejas y alta precisión
Cortes complejos: las máquinas de pórtico sobresalen en cortar geometrías complejas y mantener una alta precisión. A menudo se usan en aplicaciones donde se requieren diseños intrincados y tolerancias estrictas.
La elección entre un eje en voladizo 3 y una máquina de corte de chorro de agua de eje tipo 3 en voladizo depende de varios factores, incluidas las preferencias de diseño, los requisitos de precisión y la naturaleza de las aplicaciones. Las máquinas en voladizo de 3 eje ofrecen flexibilidad y eficiencia de espacio, lo que las hace adecuadas para tareas de corte más pequeñas y personalizadas. En contraste, las máquinas de pórtico proporcionan una estabilidad, precisión y eficiencia superiores para aplicaciones a gran escala y de alto volumen.
Al comprender las fortalezas y limitaciones de cada diseño, las empresas pueden tomar decisiones informadas y seleccionar la máquina de corte de jet de agua que mejor satisfaga sus necesidades.
