Cabeza0404ba
HEAD
HS code: 84565000
Descripción del Producto
Ideas de diseño:
La máquina de corte de chorro de agua totalmente protegida es segura, precisa y ecológica, que satisface las necesidades de un corte industrial eficiente.
Este centro de mecanizado está especialmente diseñado por Head Waterjet para instituciones de investigación científica y laboratorios universitarios. El diseño totalmente cerrado puede reducir efectivamente el ruido, evitar la salpicadura de lodo y proporcionar a los operadores una protección efectiva; Además, el diseño de monobloque es conveniente para la instalación y el desmontaje.
Los beneficios de tal diseño son bastante obvios:
Tiempos de desmantelamiento y ensamblaje cortos del marco de la máquina
Posibilidad fácil y de ahorro de espacio de enviar máquinas más grandes en contenedores estándar en el extranjero
Parámetros técnicos
1. Diseño de seguridad totalmente cerrado
Reducción de ruido 40dB a través de capas de aislamiento acústico
Ventanas de policarbonato de 10 mm con ángulo de visión de 180 °
Tiempo de respuesta de parada de emergencia <0.1s
2. Sistema de movimiento de precisión
Servomotores de Yaskawa con codificadores absolutos de 20 bits
Tornillos de bola de grado C3 con mecanismo previo a la tensión
Precisión de la guía lineal: ± 3 μm/300 mm
3. Integración inteligente de HMI
21 'Panel táctil capacitivo con operación de guante
Programación fuera de línea a través de USB/Network
Simulación de ruta de corte en tiempo real
4. Estructura optimizada para el mantenimiento
Sistema de reemplazo de cubierta de cadena sin herramientas
Lubricación centralizada con monitoreo digital
Diseño del tanque de drenaje rápido (drenaje completo de 3 minutos)
| Plataforma de corte de chorro de agua totalmente protegida | |||
| Modelo | Cabeza1010BA | Cabeza0606ba | Cabeza0404ba |
| Potencia del motor | 750W | 400W | 400W |
| Viajes del eje X | 1000 mm | 600 mm | 400 mm |
| Viajes del eje y | 1000 mm | 600 mm | 400 mm |
| Viajes del eje z | 150 mm | 150 mm | 150 mm |
| Altura de la mesa de operación | alrededor de 1000 mm | alrededor de 1000 mm | alrededor de 1000 mm |
| Carga de la plataforma | 250 kg | 150 kg | 100 kg |
| Velocidad de inactividad máxima | 6m/min | 6m/min | 6m/min |
| Precisión de corte | ± 0.1 mm | ± 0.1 mm | ± 0.1 mm |
| Precisión del posicionamiento | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m |
| Repita la precisión del posicionamiento | ± 0.03 mm/m | ± 0.03 mm/m | ± 0.03 mm/m |

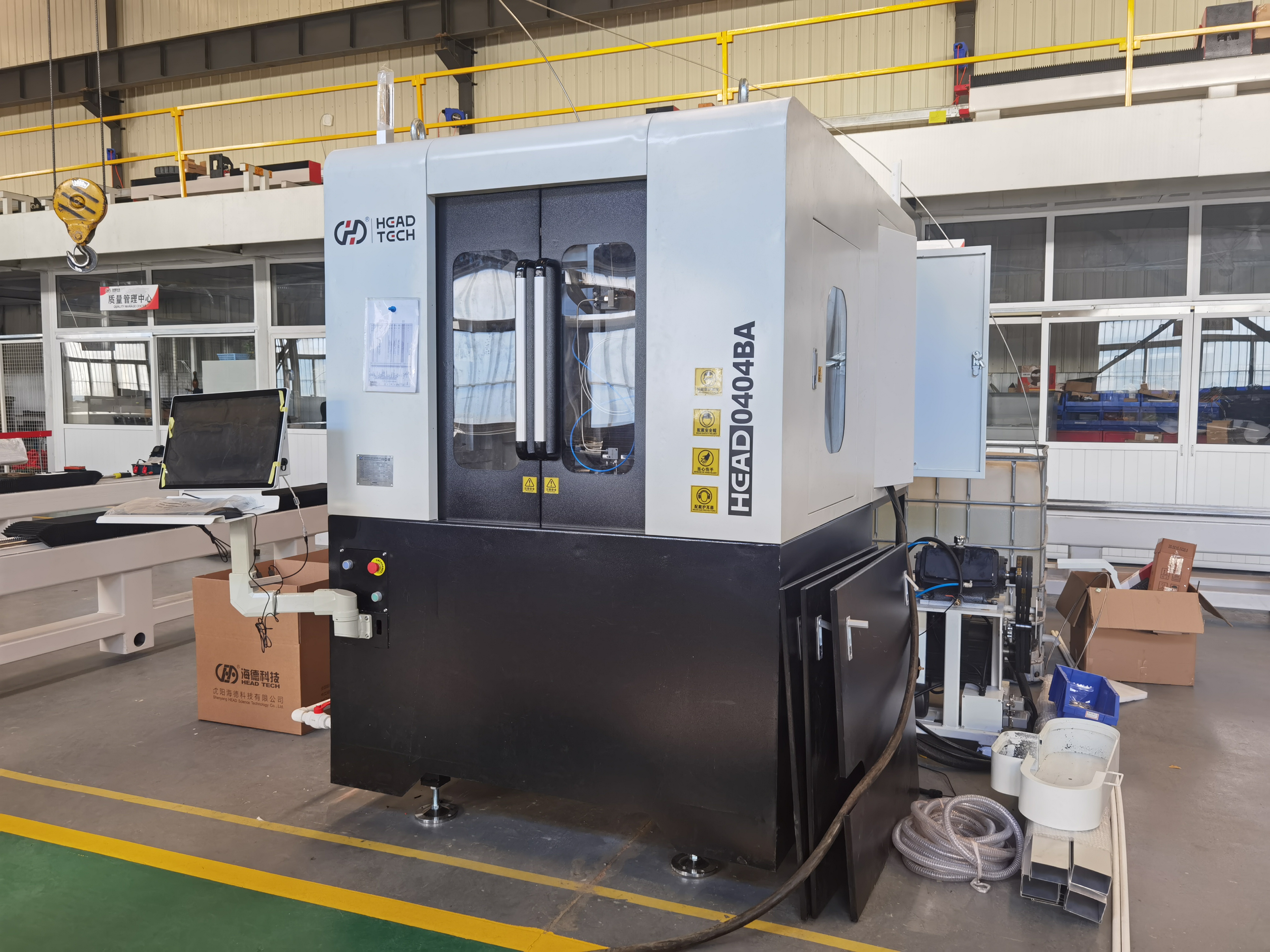

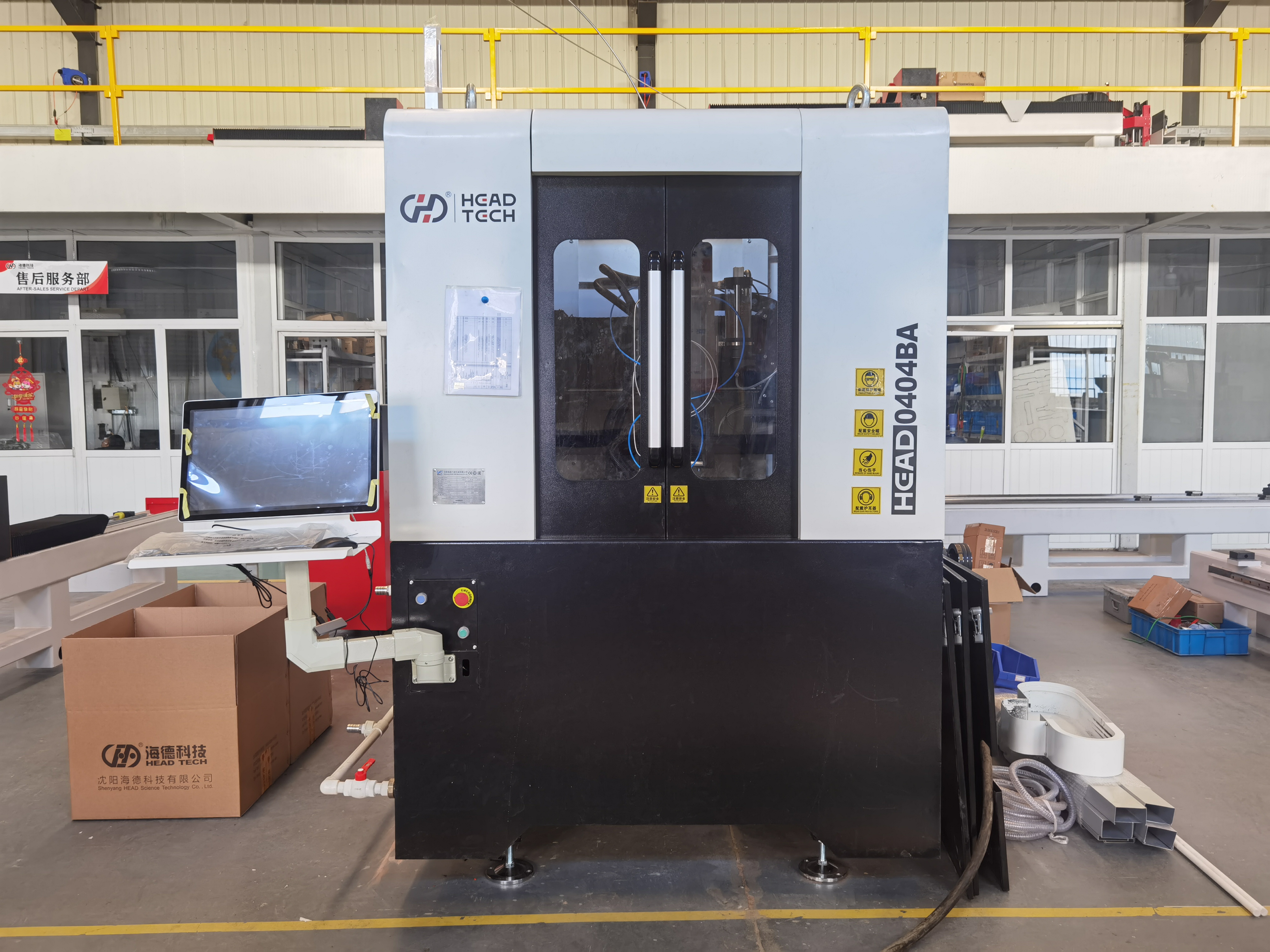

Detalles de la máquina

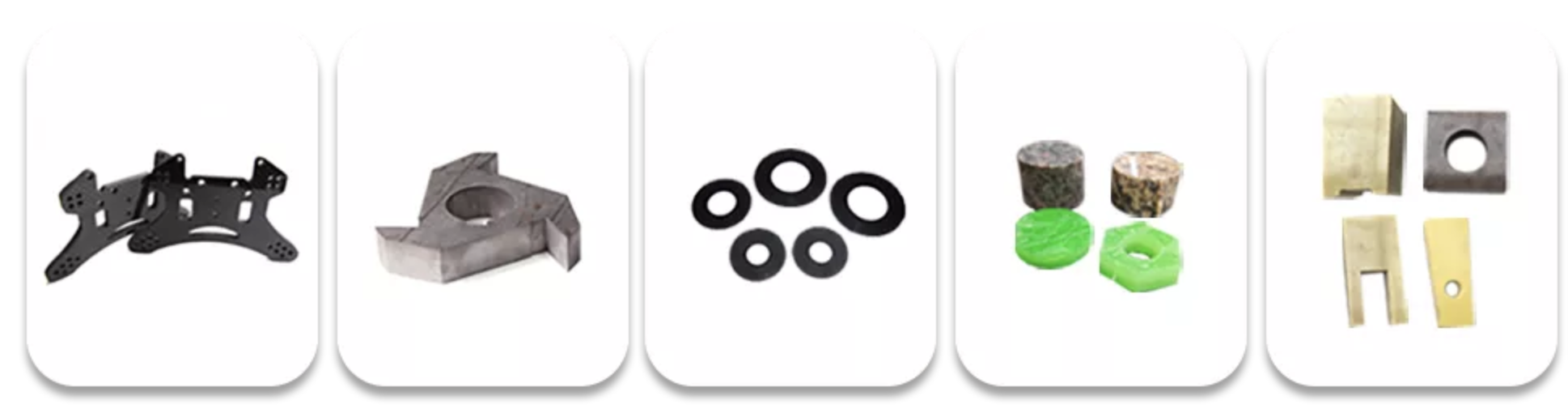

Muestras de corte
