NCstudio

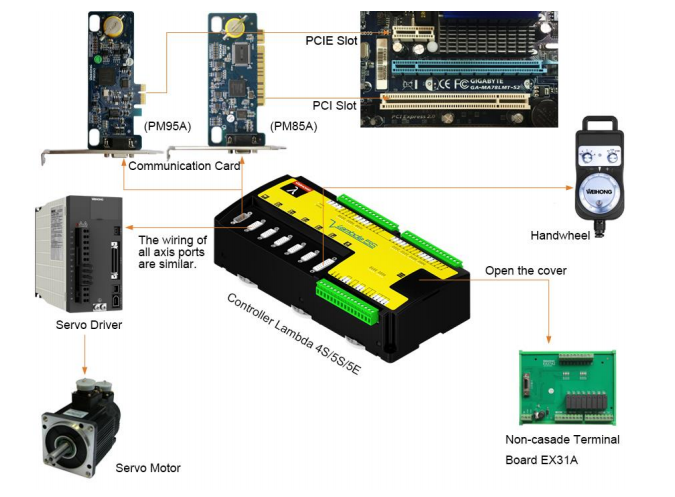

Configuración del producto

PM95A

controlador lambda

Cable DB9M/P

Parámetros de especificación

DETALLES DE PRODUCTO:

NCStudio es un control de protocolo BUS con un controlador CNC multieje de posición absoluta, que admite el control potente, preciso y optimizado de la tecnología de corte por chorro de agua de 5 ejes.

FÁCIL DE USAR:

Base de datos de materiales incorporada, solo seleccione el material y el grosor, la máquina completará automáticamente el trabajo restante y le proporcionará las piezas ideales.

CONTROL DINÁMICO DE VELOCIDAD:

Control automático de aceleración/desaceleración en detalles o esquinas para optimizar la calidad de corte.

CONTROL DE ALTURA Z:
1, SEGUIMIENTO AUTOMÁTICO (opcional): uso con detector de altura.
2. Espesor de entrada: ingrese el espesor para notificar al controlador.
3. MOVER Y CONFIGURAR: mueva y configure manualmente la posición de altura de corte.
4. A través del programa: el usuario puede controlar la altura durante el corte programando el volumen Z.

CONVERSIÓN AUTOMÁTICA A DOBLE PRESIÓN:

La perforación a baja presión y el corte a alta presión optimizan el corte de materiales frágiles.

Perforación con baja velocidad de avance de abrasivo a baja presión, corte automático a alta velocidad de avance de abrasivo a alta presión, especialmente para materiales gruesos y frágiles.  Solo use baja presión (sin alta presión) para cortar (escribir)

PROTECCIÓN DE EXCESO DE ALCANCE:

Protección de interruptor de límite de recorrido de eje X, Y, Y1, Z, A, B (C) Protección de límite suave de eje X, Y, Y1, Z, A, B (C) para evitar accidentes durante el procesamiento

RECUPERACIÓN DE FALLA DE ENERGÍA:

El usuario puede continuar el programa después de la interrupción, y el servosistema de valor absoluto garantiza la precisión

ALIMENTADOR DE ABRASIVO CNC:

La cantidad de abrasivo es programable, ahorrando hasta un 15%, maximizando la realización de su aplicación.

COMBINACIÓN CON SOFTWARE CAD/CAM DE TERCEROS:

Los usuarios pueden consultar directamente a los proveedores de software de preprocesamiento de terceros, como IGEMS, y la velocidad y el control de la válvula se pueden definir a través de un programa de optimización.

ESTIMACIÓN DEL COSTO DE CORTE:

Los usuarios pueden realizar una simulación rápida del programa y obtener el tiempo total de procesamiento de acuerdo con el material seleccionado y los datos de espesor.

1.1 INTERFAZ INTEGRAL

La interfaz integral de NcEditor incluye: [Barra de título], [barra de menú], [barra de herramientas], [barra de herramientas de dibujo], [barra de estado], [columna de atributos de parámetros de mecanizado], [espacio del editor de objetos], [barra de lista de objetos], [barra de regla].Entre ellos, la [barra de lista de objetos] incluye: [ventana de lista de objetos], [ventana de propiedades de objeto];[columna de atributos de parámetros de mecanizado] incluye: [ventana de color de parámetros de mecanizado], [ventana de modificación de parámetros de mecanizado].Consulte la figura 10-1.

1.2 VENTANA DE LISTA DE OBJETOS

Los objetos en la [Ventana de lista de objetos] corresponden a los objetos en el [Espacio de edición de objetos];  al dibujar objetos  en el [Espacio de edición de objetos], los objetos correspondientes  se agregará automáticamente en la [Ventana de lista de objetos];  cuando esté en la [Lista de objetos al seleccionar o anular la selección de un objeto en la ventana], el objeto en el [Espacio de edición de objetos] realizará la misma operación.  [Ventana de lista de objetos] Funciones específicas:

El cuadro frente al objeto seleccionado puede seleccionar un solo objeto o una serie de múltiples objetos;

Anule la selección de la casilla frente al objeto para cancelar la selección de un solo objeto o una serie de múltiples objetos;

Varios objetos seleccionados se pueden configurar como un grupo;

Romper objetos en un grupo hará que regresen al grupo anterior;

Establecer el grupo como el grupo de trabajo actual: cuando un archivo contiene varios grupos, si desea editar uno de los grupos, debe establecer el grupo como el grupo actual

Durante el proceso de corte arriba/abajo del eje Z, el cabezal de corte puede elevarse configurando el parámetro de altura de elevación.
En el punto de interrupción del sistema, la posición de guardado automático se restaura y sale, el usuario puede reanudar el trabajo y volver a crear la precisión volviendo al punto cero de referencia.
El usuario de copia de seguridad del sistema puede hacer una copia de seguridad de todo el sistema y guardarlo por separado.Si hay algún error o accidente, el usuario puede restaurar fácilmente el sistema.
Actualizar en línea.  Los fabricantes utilizan Internet para controlar de forma remota las actualizaciones en línea gratuitas.
