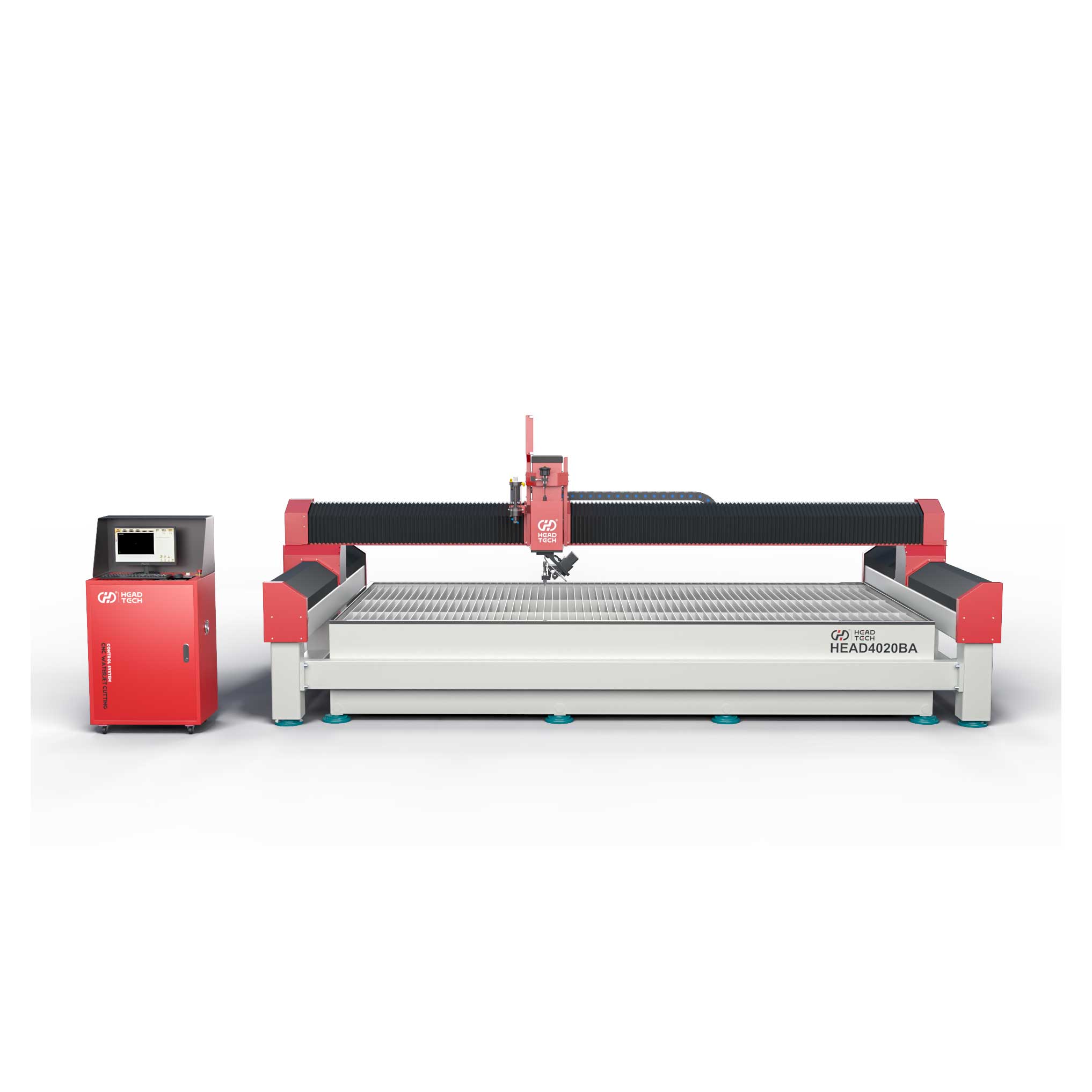

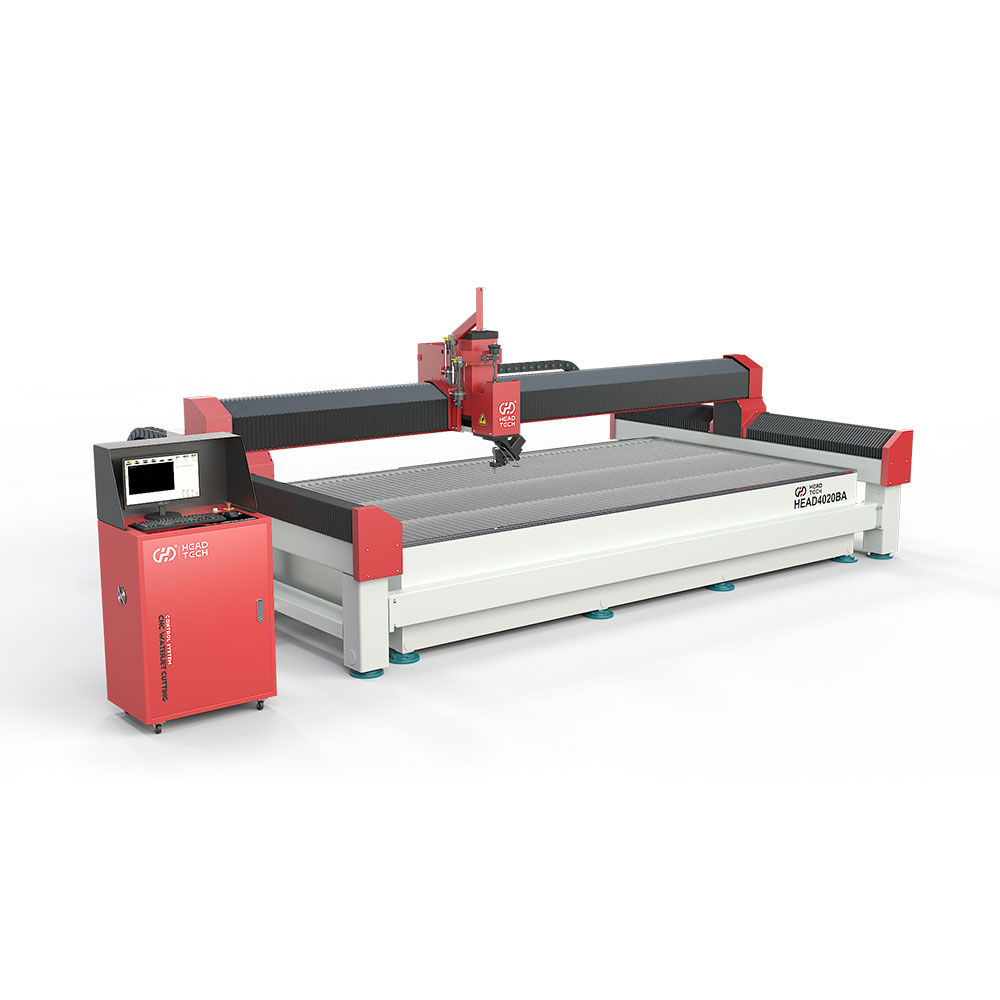

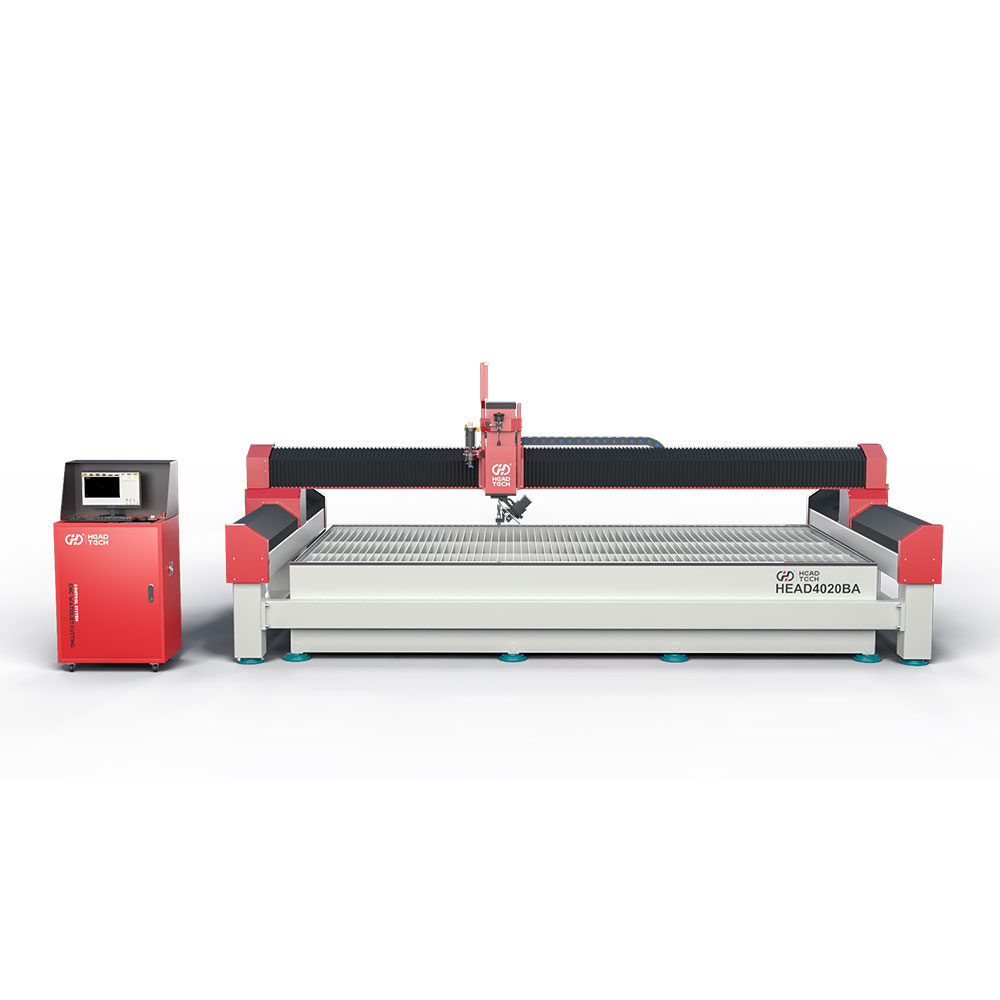

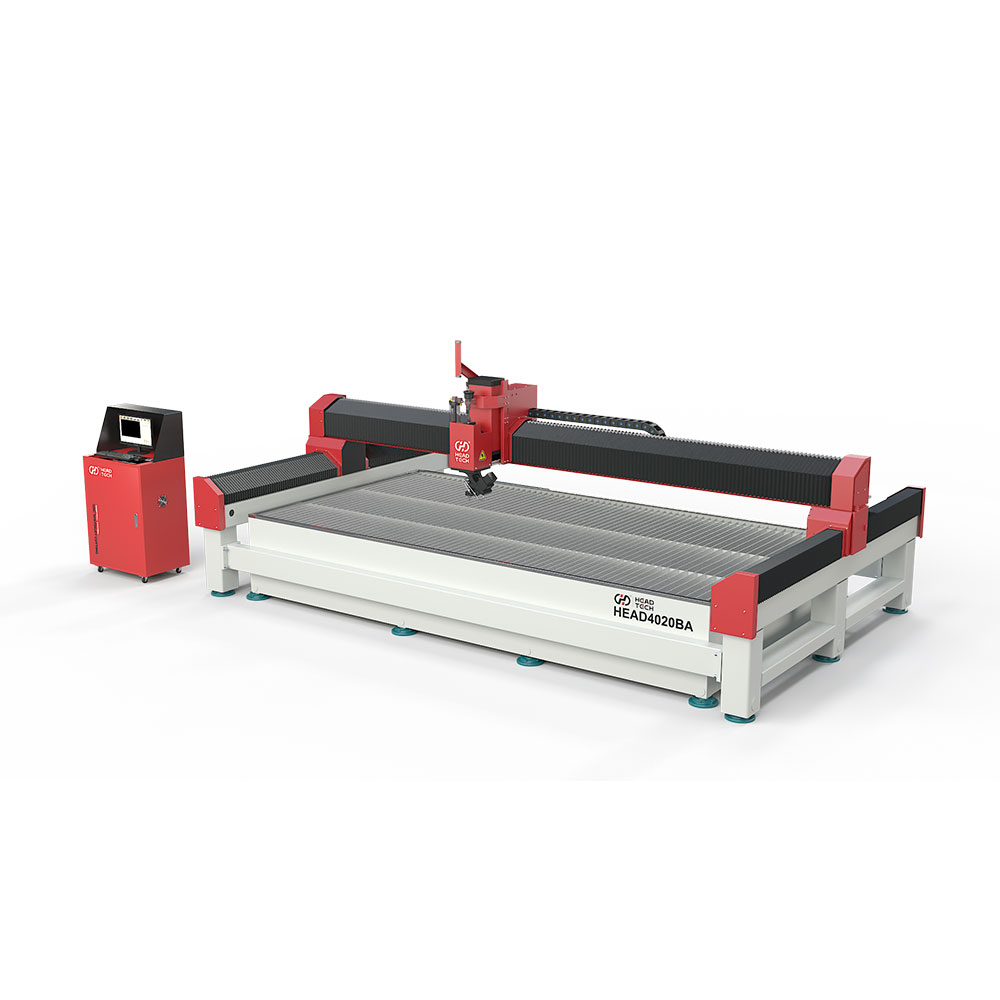

Cabeza4020SA
HEAD
Descripción del Producto
Protección avanzada de fuelles: un diseño completamente sellado e inclinado internamente elimina la acumulación de agua y escombros, evitando la corrosión y extendiendo drásticamente la vida útil de la máquina.
Precisión de corte mejorada: rieles de guía reforzados con bloques de prensa de alta rigidez aseguran una estabilidad superior, ofreciendo una precisión consistente a nivel de micras en cada corte.
Diseño de mantenimiento rápido: un sistema integrado de gestión de cables y una manguera abrasiva externa con accesorios de conexión rápida permiten diagnósticos más rápidos y reemplazo de piezas sin herramientas, minimizando el tiempo de inactividad.
Recuperación de petróleo ecológico: el sistema direccional de lubricación y recuperación de petróleo evita la contaminación, garantiza un ambiente de trabajo más limpio y reduce los costos operativos.
Parámetros técnicos
| Estructura de plataforma | Modelo | Viajes del eje X | Viajes del eje y | Viajes del eje z | Altura del tanque de agua | Carga del tanque de agua | Velocidad de inactividad máxima | Precisión de corte | Precisión del posicionamiento | Repita la precisión del posicionamiento | |
| Portal | Monobloque | Cabeza-2015MA | 2000 mm | 1500 mm | 150 mm | 900 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm |
| Cabeza 2515MA | 2500 mm | 1500 mm | 150 mm | 900 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Separado | Cabeza-2030SA | 2000 mm | 3000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | |
| Jefe-2060SA | 2000 mm | 6000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-3020SA | 3000 mm | 2000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-3060SA | 3000 mm | 6000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm | ||
| Head-4020SA | 4000 mm | 2000 mm | 150 mm | 750 mm | 500 kg/㎡ | 9m/min | ± 0.1 mm | ± 0.05 mm/500 mm | ± 0.03 mm/500 mm |
Plataforma de corte

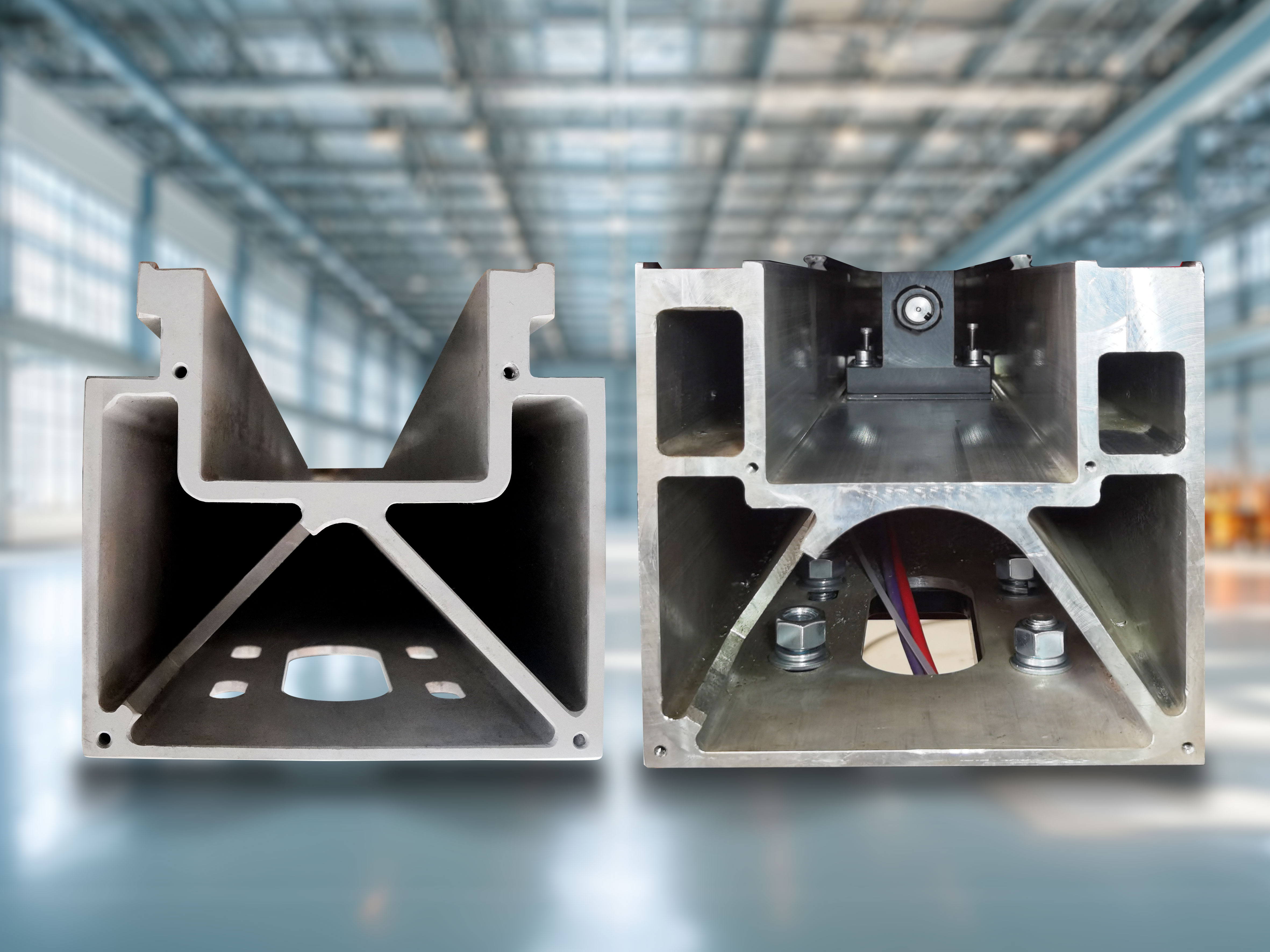

Moldado de extrusión de una pieza del eje X, estabilidad a largo plazo

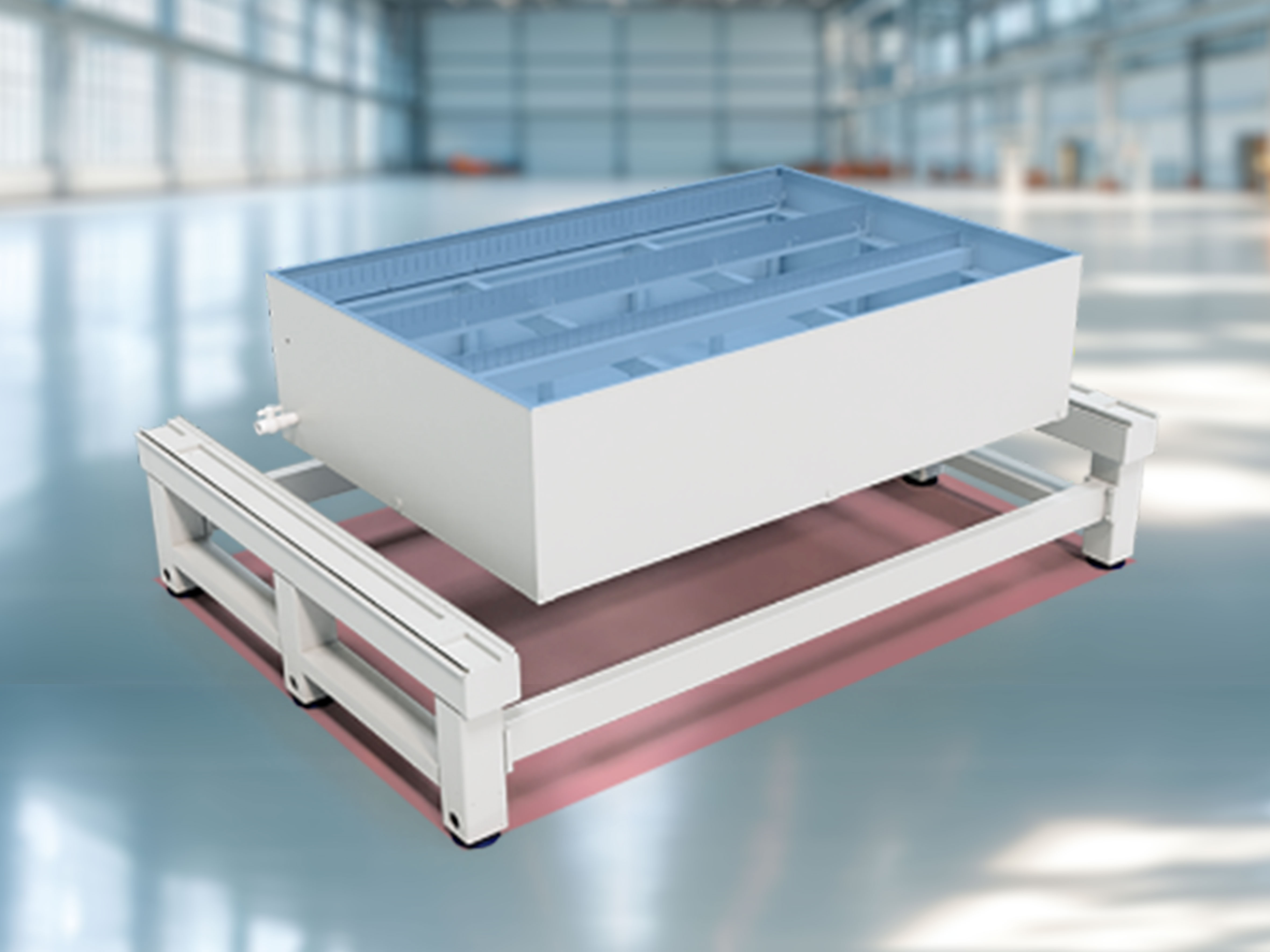

Tanque de agua de plataforma dividida para reducir los costos de mantenimiento

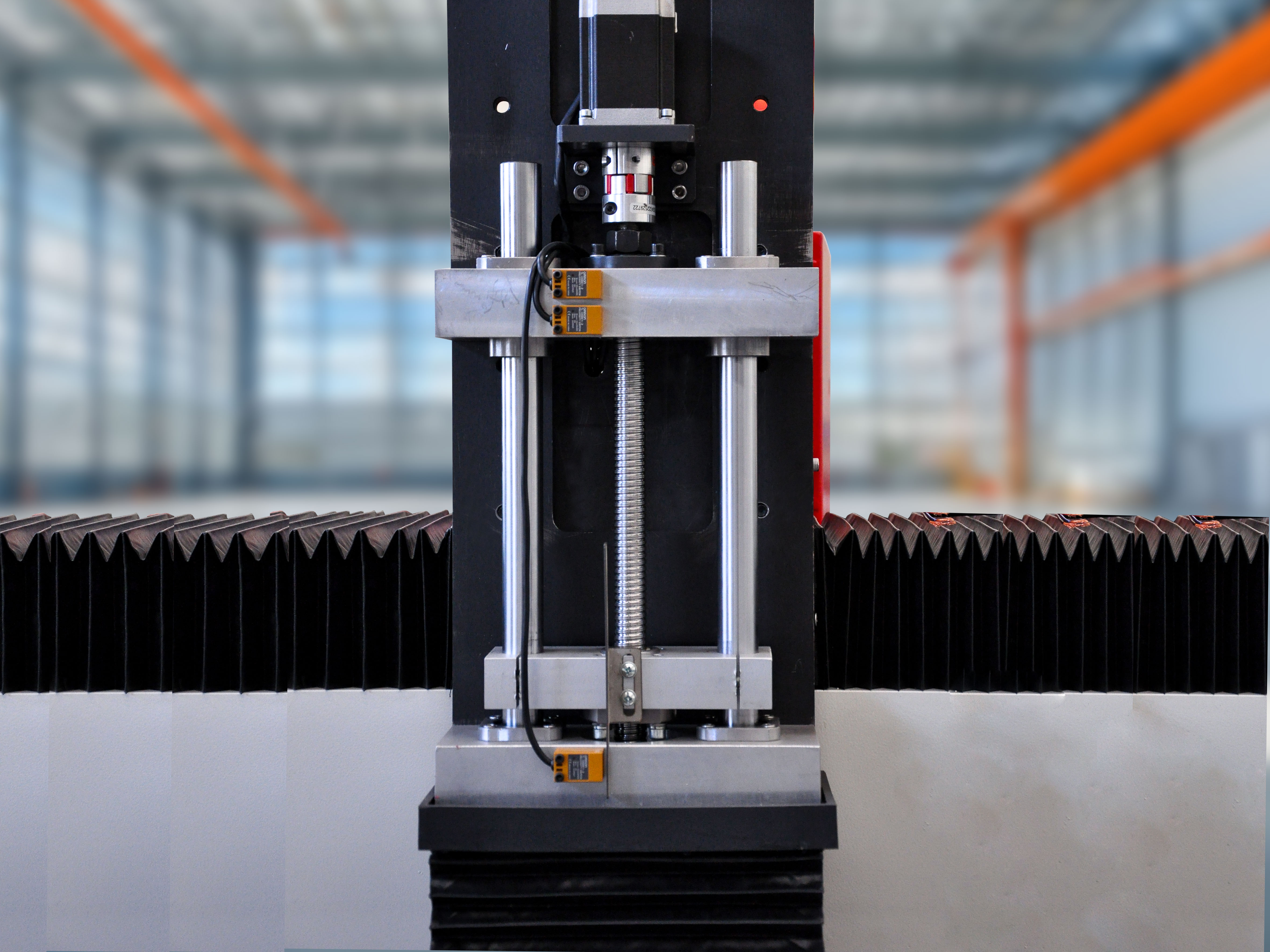

Eje Z programable, capaz de cumplir con diferentes requisitos de proceso

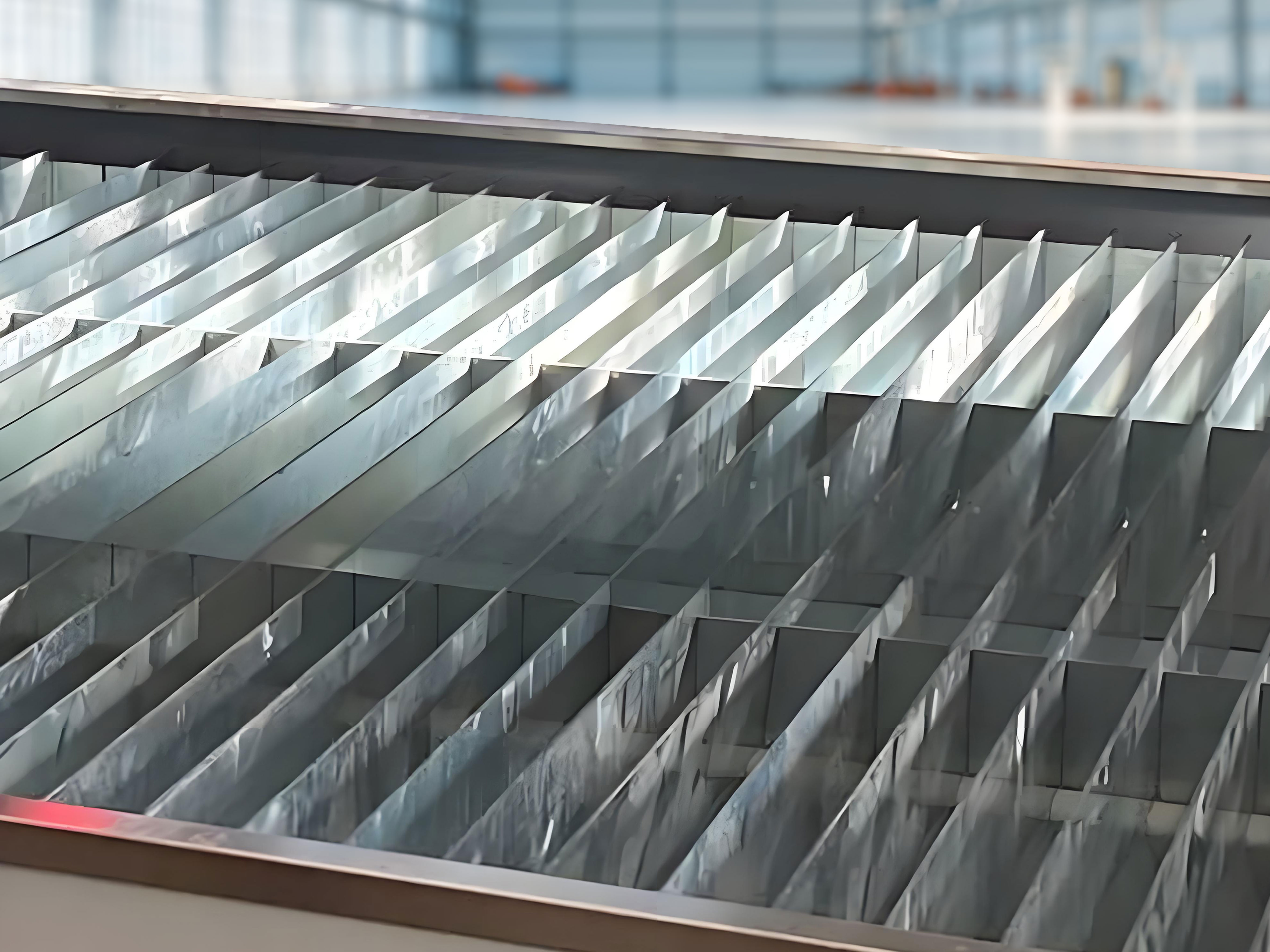

Rejilla de alta resistencia, sin deformación bajo carga pesada
Adopta un paño plegable a prueba de polvo injusto interno para lograr la protección general y el drenaje automático

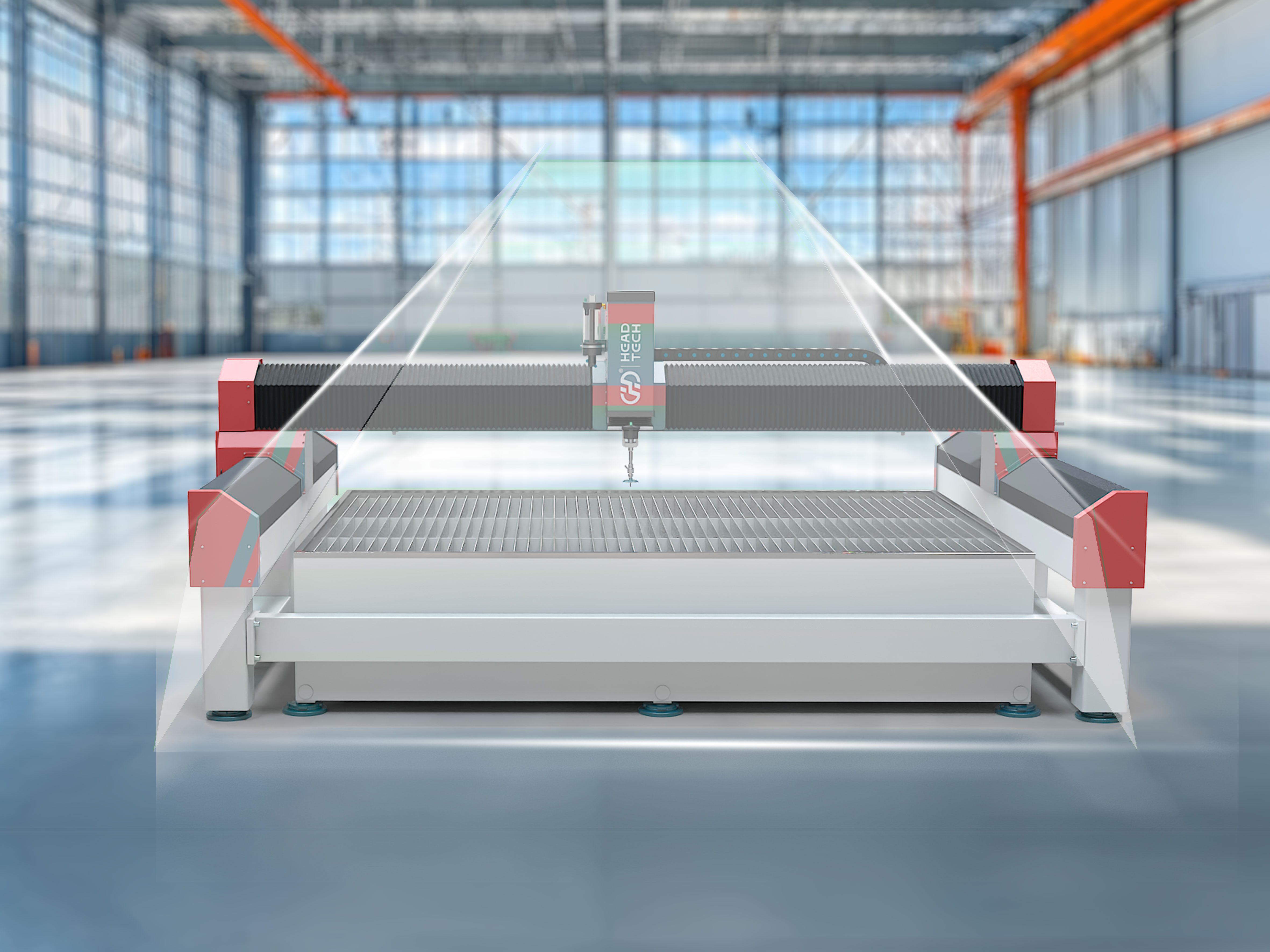

La distribución de peso de estilo piramidal hace que la base sea más estable que la parte superior de la torre, asegurando que el centro de gravedad esté cerca del suelo. Incluso a altas velocidades, toda la máquina es tan estable como una roca.

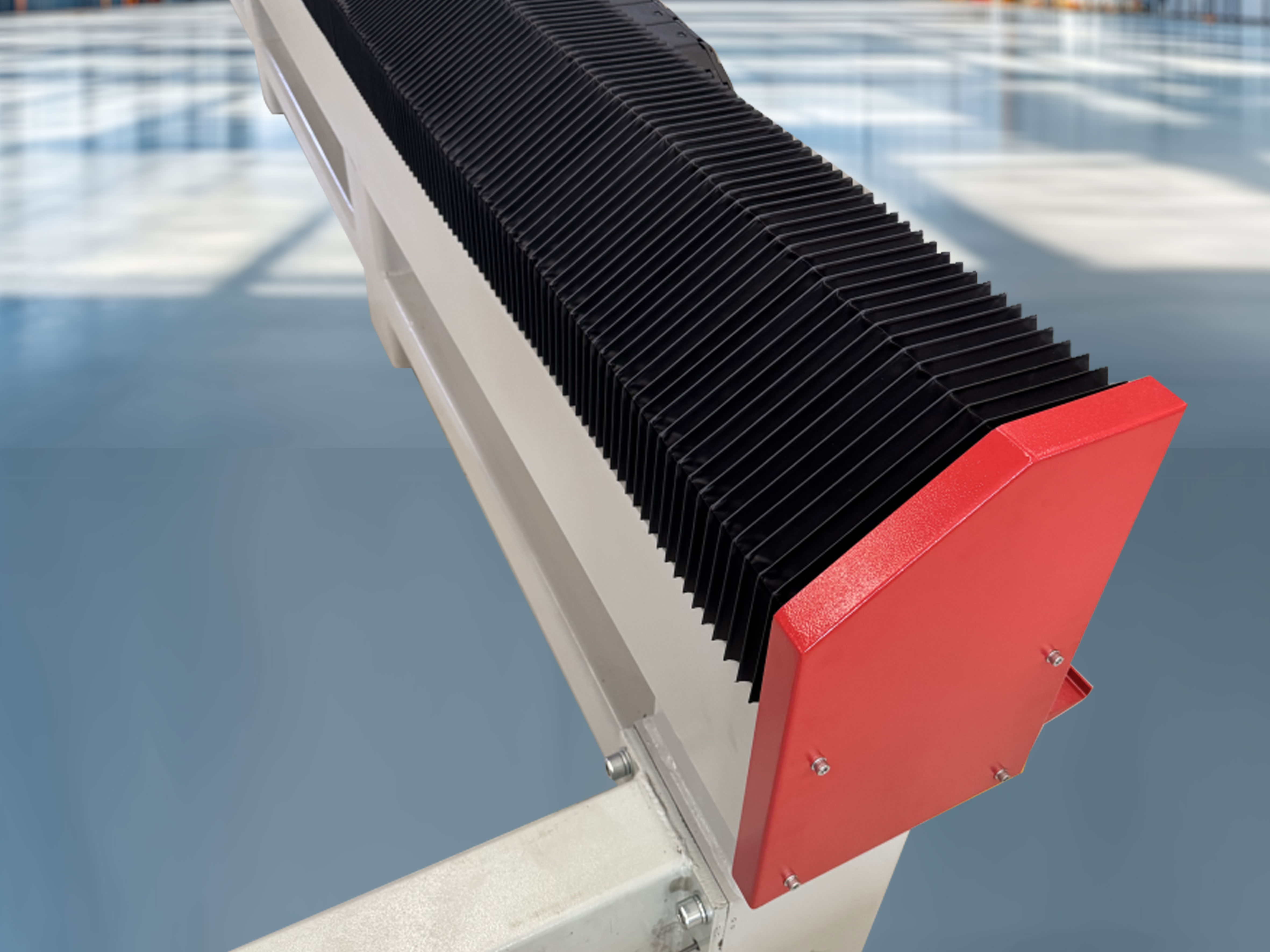

1. Adoptar una tela plegable a prueba de polvo inclinada interna integrada, salpicando agua fluirá hacia abajo, lo que hace que sea menos probable que acumule agua. La estructura de sellado totalmente protectora sigue el concepto de diseño de vanguardia internacional, extendiendo significativamente la vida útil de la máquina herramienta, reduciendo efectivamente los costos de mantenimiento y liderando la tendencia convencional de la industria de la máquina de corte de agua
2. Diseño de orificios de guía de aceite en el marco y equiparlos con dispositivos de recolección inferiores para evitar efectivamente la acumulación de aceite lubricante afectando la precisión del tornillo, al tiempo que facilita la limpieza y mantenimiento centralizados de aceite residual.
3. Adoptar una computadora de control industrial dedicada, equipada con procesador Intel, memoria de 4 GB, unidad de estado sólido de 128 GB e instalada con el sistema operativo Windows 10. La estabilidad general de la máquina es mayor que la de una computadora personal.
4. Seleccione las cadenas de arrastre de la máquina herramienta de máquina de máquinas de máquina completamente cerradas reforzadas de alta calidad, use materias primas de nylon de alta calidad, tenga una estructura sólida, resistir temperaturas extremas y garantizar un servicio a largo plazo. Proteja efectivamente los cables del daño. La superficie de la cadena de arrastre es suave y estable, reduciendo la resistencia y la fricción con la tráquea, que se ejecuta en silencio y soporta la operación continua de alta velocidad.

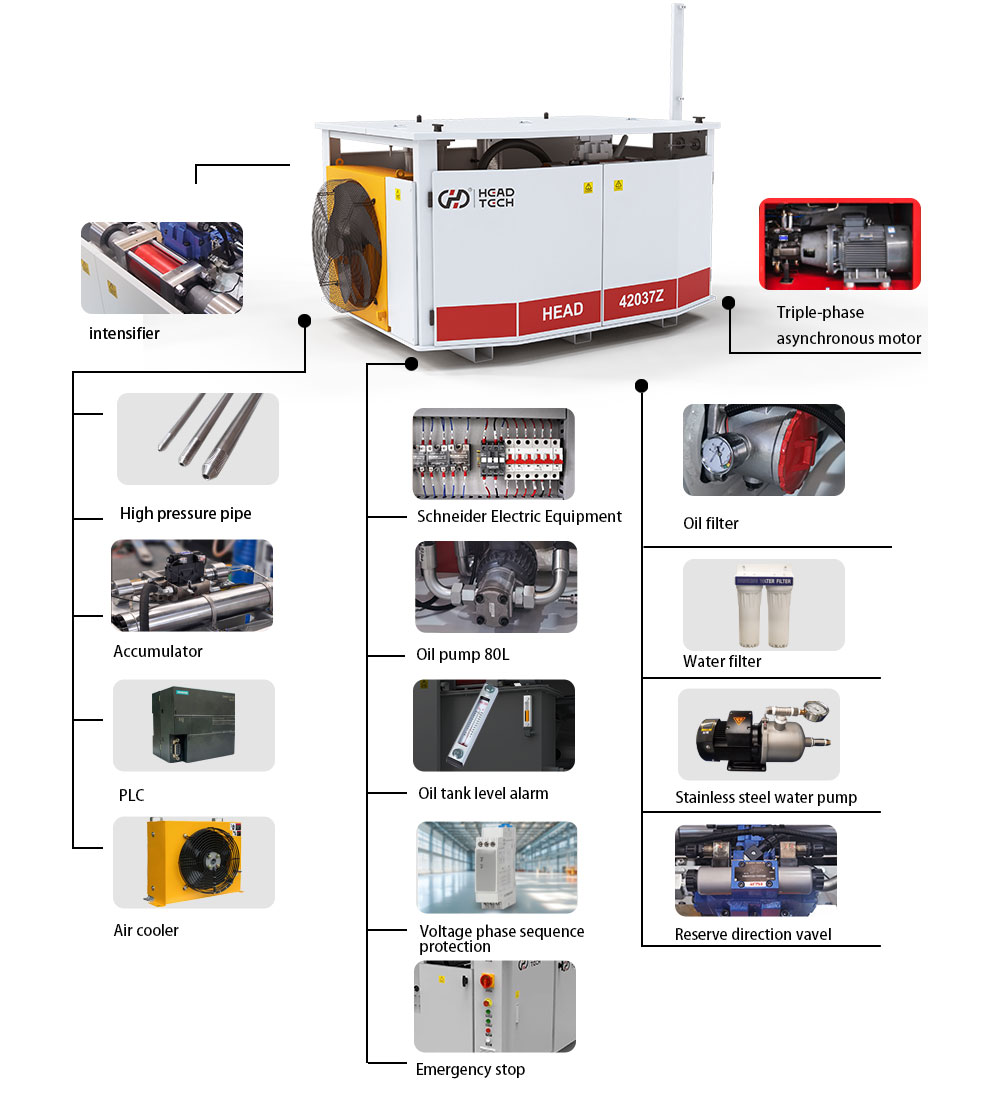

Bomba de alta presión
| Presión nominal | 420MPA （60000PSI) |
| Presión de trabajo | 50-380MPA （7200-55000PSI） |
| Potencia del motor principal | 37kW (50hp) |
| Potencia de enfriador de aire | 0.78kw |
| Dimensions | 1900*1350*1100 |
| Peso | 1.3t |
| Desplazamiento máximo | 3.7L/min |
| Relación de presión | 1:20 |
| Flujo máximo de la bomba de aceite | 119L/min |
| Especificaciones de tubería de agua de alta presión | Φ3/8 ' |
Tecnología de impulso de líquido a líquido: aumento de presión estable y eficiente, piezas importadas garantizan la estabilidad a largo plazo, operación sin preocupaciones.
Material de grado militar: hecho de 316L tubería de acero sin costuras, anti-queso, anti-estiramiento, resistente a la corrosión, la durabilidad aumentó en un 50% .
Extremadamente libre de mantenimiento: Innovador ' TDM ' Acumulador, Life Span supera las 5000 horas , ¡ahorre la preocupación, la mano de obra y el dinero!
Buffer de gran capacidad: acumulador de 1.2 litros, reduzca la pérdida de presión, aumente la eficiencia en un 20% !
Motor de la marca Beide: cuerpo de hierro fundido, 10% de ahorro de energía, bajo ruido y baja vibración, rendimiento sólido de roca.
80 FLUJO SUPER GRANDE DE BOMBA: 119L/min súper potencia, reduzca la resistencia de la tubería, ¡la eficiencia se disparó en un 30%!
ISO International Standard Oil Pipe: Resistente a la presión y la fluctuación, ¡la estabilidad del sistema líder en la industria!
Cambio inteligente de alta y baja presión: ¡adaptarse a diferentes materiales, corte más fino, reducción del 50% en la aspereza! (Exclusivo para la versión A25+)
Seguro doble para alivio de presión: válvula de alivio de presión de agua alta y baja, sin ángulo muerto para la protección de seguridad! (Versión A25+ Opcional)
7 tipos de protección inteligente: alarma de falla, monitoreo de temperatura del aceite, apagado de baja presión, protección del motor, advertencia de nivel de líquido, advertencia de bloqueo del elemento del filtro, protección de secuencia de fase, protección general del equipo.
Mecanismo de apagado automático: respuesta de situación anormal en segundos, ¡el riesgo de daño del equipo es cero !
Nuestro servicio
Lo que proporcionamos: instalación y puesta en marcha de la máquina profesional por ingenieros certificados, seguido de capacitación sistemática para sus operadores, programadores y personal de mantenimiento.
Tus beneficios:
Rendimiento máximo desde el primer día: asegura que el equipo funcione en condiciones ideales desde el principio, evitando problemas de precisión o fallas potenciales causadas por una configuración inadecuada.
Equipo empoderado: sus operadores aprenden a usar la máquina de manera segura y eficiente, reduciendo los desechos del material y evitando el daño por error del usuario, maximizando así la productividad.
Primera respuesta interna: su equipo estará equipado para manejar el mantenimiento de rutina y la resolución básica de problemas, reduciendo la dependencia de las llamadas de servicio y el ahorro de tiempo y dinero.
Lo que proporcionamos: soporte de hora comercial 24/7 o extendido a través de una línea directa, chat en línea o video, equipado con potentes capacidades de diagnóstico remoto.
Tus beneficios:
Resolución de problemas instantáneos: los problemas simples se resuelven de inmediato a través de la orientación experta, eliminando los tiempos de espera.
Diagnósticos remotos precisos: nuestro equipo técnico puede acceder de forma remota al sistema de su máquina para identificar rápidamente la causa raíz de un problema, ya sea software, parámetros o hardware. Más del 80% de los problemas se pueden resolver de forma remota, reduciendo drásticamente el tiempo de inactividad.
Costos de servicio reducidos: evita visitas innecesarias en el sitio, ahorrándole directamente los gastos de viaje y mano de obra.
Lo que proporcionamos: centros de piezas locales o regionales abastecidos con consumibles originales (OEM) de alta calidad y repuestos como granate, boquillas, tubos de mezcla y sellos de alta presión.
Tus beneficios:
Acceso rápido a piezas críticas: los componentes clave se pueden entregar dentro de las 24-48 horas, evitando las paradas de producción largas mientras se espera piezas.
Calidad de corte garantizada: el uso de piezas OEM genuinas garantiza un rendimiento y precisión de corte óptimos al tiempo que extiende la vida útil de los componentes asociados, lo que lleva a un costo total más bajo de propiedad.
Adquisiciones simplificadas: una ventanilla única para piezas seguras de calidad significa que no pierde el tiempo y el abastecimiento de recursos y prueban alternativas inferiores.
Lo que proporcionamos: contratos programados de mantenimiento preventivo (PM) y, cuando sea necesario, el envío rápido de ingenieros de campo certificados para el servicio en el sitio.
Tus beneficios:
Vida útil del equipo extendido: el mantenimiento regular identifica y resuelve problemas potenciales antes de que se conviertan en fallas importantes, extendiendo significativamente la vida de la máquina.
Tiempo de inactividad predecible: mantenimiento del cronograma durante las salidas de producción planificadas en lugar de sufrir desgloses inesperados y costosos durante las horas pico.
Reparaciones eficientes y efectivas: cuando es necesaria una visita al sitio, los ingenieros llegan informados por diagnósticos remotos y equipados con las piezas correctas para resolver el problema en la primera visita.
Lo que proporcionamos: actualizaciones de software regulares, rutas de actualización de hardware (por ejemplo, a un cabezal de corte de 5 ejes o una bomba de mayor presión) y consultoría de optimización de procesos.
Tus beneficios:
Tecnología a prueba de futuro: acceder a las últimas tecnologías de corte y mejoras de eficiencia
