Máquina de corte de chorro de agua portátil a prueba de explosión

Compartir en:

Los chorro de agua portátiles se utilizan ampliamente en la reparación y la violación de los tanques de petróleo y gasoductos.

Marca:
HEAD

Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

Descripción del Producto

Máquina de corte de chorro de agua portátil

La máquina de corte de Jefe Portable Water Jet ofrece a los clientes una solución de corte más flexible. El corte portátil de chorro de agua se usa principalmente para cortar objetos inflamables y explosivos en el campo. Utiliza el agua como medio de trabajo y tiene características de 'corte en frío ', eliminando la necesidad de convencional del método de corte trae alta temperatura, electricidad estática, chispas y otros riesgos de explosión.

La máquina de corte de jet de agua portátil de Head proporciona a los clientes soluciones de corte más flexibles. El corte de chorro de agua portátil se usa principalmente para cortar objetos inflamables y explosivos en la naturaleza. Utiliza el agua como medio de trabajo y tiene las características de 'corte en frío ', eliminando los riesgos de explosión, como la alta temperatura, la electricidad estática, las chispas, etc., traídos por métodos de corte convencionales.

máquina de cortar el chorro de agua

Ventajas de la máquina de corte de chorro de agua portátil:

1. Este sistema de chorro de agua aplicó aspectos de variedades, como el corte de tuberías de gas, la bomba, etc.

2. Este chorro de agua portátil funciona fácilmente, sin efecto de calor, ayuda a lograr un corte seguro.

3. Se puede usar para cortar objetos químicos peligrosos directamente, es la primera opción de usar en varios tipos de corte emergente.

4. Peso del sistema lo suficientemente ligero como para moverse a cualquier lugar para fines de trabajo.

Las características de la máquina de corte de chorro de agua portátil:

1. Seguridad: corte en frío, no hay afecto térmico sobre los materiales

2. Compatibilidad: solo necesita una bomba de intensificador HP de one one puede coincidir con los autos de sujeción de diferentes tipos, puede cortar la tubería, la placa y los tanques.

3. Portable: no es necesario que el sistema de control Cuttingtable y CNC como chorro de agua estándar, no más necesidades, fácil de mover e instalación.

máquina de corte de chorro de agua

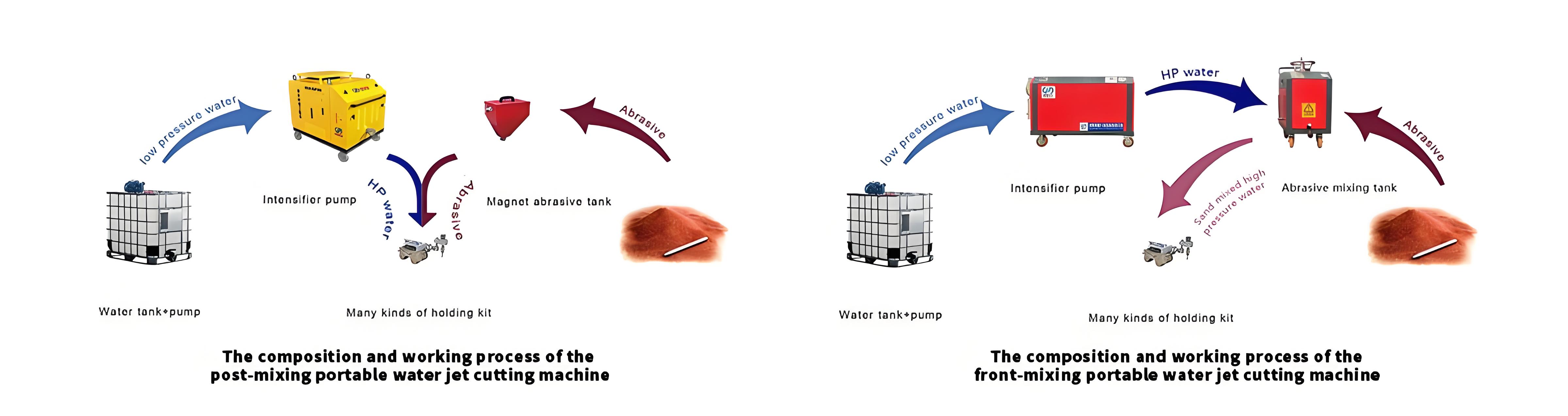

La máquina de corte de chorro de agua portátil compuesta de bomba intensificador, dispositivo de viaje y cabezal de corte, tubo de alta presión, sistema de suministro de arena, tanque de agua, etc.

El corte de chorro de agua portátil se utiliza principalmente para cortar objetos inflamables y explosivos en el campo, como el corte de agujeros de tanques abandonados para tuberías de gas natural, cortes de líneas de intersección de agujeros circulares y secciones transversales, y corte de campo de placas planas y corte en otros entornos inflamables y explosivos. La corriente principal de las máquinas de corte de chorro de agua portátiles se divide en dos tipos de acuerdo con el método de mezcla de arena, una es la corte de chorro de agua abrasiva premezclada y la otra es la corte de agua abrasiva posicionada. Los dos tipos de máquinas de corte de chorro de agua portátiles tienen sus propias ventajas.

便携式

El diseño a prueba de explosión garantiza que pueda realizar operaciones de corte de manera segura en varios entornos de alto riesgo. Toda nuestra máquina y todos los componentes eléctricos están diseñados para ser a prueba de explosión, y han aprobado la inspección del Centro Nacional de Pruebas a prueba de explosiones y se les ha otorgado el certificado a prueba de explosión. Es seguro y confiable, lo que le ayuda a completar fácilmente las tareas de corte en cualquier entorno desafiante.

防爆证书产品图片

Comparación de parámetros de la máquina central

Características	Máquina de corte de chorro de agua portátil de pre-mezcla (mezcla de arena)	Máquina de corte de chorro de agua portátil posterior a la mezcla (método de mezcla de arena)
Velocidad de corte	Placa de acero de 5 mm: 180 mm/min	Placa de acero de 5 mm : 298 ~ 803 mm/min
Precisión de corte	Corte general	Corte general
Máxima presión	50MPA （500BAR）	350MPA （3500BAR）
Presión de corte	30 ~ 45MPA	100 ~ 350MPA
Flujo máximo	11l/min	7.6 l/min
Consumo de agua	15 ~ 20L/min	3.5L/min
Consumo abrasivo	125 kg/h	25 kg/h
Ruido de operación	≤90db (a)	≤80db (a)
Selección de motor	Motor asincrónico trifásico	Servo motor imán permanente
Potencia del motor	18.5kW 25kW 30kW	15kW 30kW 37kW
Tamaño del equipo	≈1.8m³	≈2m³
Peso del equipo	300 kg	600 kg
Conexión de ensamblaje	Conexión suave	Conexión dura
Tiempo de operación continuo	40 minutos (la máquina debe detenerse cada 40 minutos para reponer abrasivo)	12 ~ 18h (corte continuo y reposición de arena sin parar)
Adecuado para usar escenarios	Debido a su pequeño tamaño y fácil movilidad, es adecuado para operaciones o condiciones de minas subterráneas donde la cantidad de corte único es pequeña.	Es adecuado para entornos abiertos al aire libre. Debido a su alta eficiencia de corte y bajo costo, es adecuado para condiciones de trabajo con requisitos de corte continuo y un gran volumen de corte.

Herramienta de corte - Trolley magnético portátil

Los rodillos debajo del tranvía magnético son magnéticos, de modo que el carro se adsorbe en la tubería magnéticamente atraída por la fuerza magnética. El rodillo magnético es impulsado por un motor eléctrico o un motor neumático para conducir la cuchilla de corte de agua para cortar la pared lateral de la tubería a una velocidad uniforme. Para mejorar la precisión de corte circular, se puede unir una pista magnética. El propósito de la pista es guiar el carro magnético para que sea más preciso en la operación circular, y al mismo tiempo, puede abrir un surco dentro de 45 °. Es adecuado para tuberías con un diámetro de 120 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm.

Herramienta de corte - Trolley portátil de pista magnética

La pista con fuerza magnética se adsorbe en el cuerpo del tanque que puede ser atraída magnéticamente. El carro está fijo y guiado por la pista magnética. Cuando el rodillo en el carro es conducido por un motor eléctrico o un motor neumático, el carro da la vuelta a la pista magnética y la pared exterior de la tubería y conduce la cabeza de corte de agua para cortar la pared lateral de la tubería a una velocidad uniforme. Al mismo tiempo, se puede abrir un surco dentro de 45 °. Es adecuado para tanques de tubería con un diámetro de 800 mm ~ 10000 mm y un espesor de pared de 5 mm ~ 80 mm.

máquina de corte de chorro de agua portátil

Herramienta de corte: carro de cadena portátil

Después de ajustar la longitud de la cadena, fijo en la pared lateral de la tubería y luego fije el carrito con la rueda dentada a la pared lateral de la tubería a través de la rueda dentada y la cadena. Ajuste la opresión de la cadena para que el carro de la cadena sea completamente fijo en la pared lateral de la tubería. Cuando la rueda dentada es impulsada por un motor eléctrico o un motor neumático, el carro de la cadena rodea la cadena y la pared exterior de la tubería y conduce la cuchilla de corte de agua para cortar en la pared lateral de la tubería a una velocidad uniforme, y puede abrir una ranura dentro de 45 °. Es adecuado para tuberías con un diámetro de 150 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm.

Herramienta de corte: abridor de orificio de tubería portátil

El marco portátil se fija en la pared exterior de la tubería redonda por imanes u otros métodos de fijación. Después de ajustar el radio de rotación de la cabeza de la máquina de corte de chorro de agua y la distancia automática de elevación hacia arriba y hacia abajo de la cabeza del cortador, cuando el eje giratorio en el tranvía es impulsado por un motor eléctrico o un motor neumático, el mecanismo giratorio impulsa la cabeza de corte de chorro de agua a los agujeros redondos en la tubería con una velocidad uniforme, y puede abrir un surco dentro de 45 °. Es adecuado para tuberías con un diámetro de 150 mm ~ 1850 mm y un espesor de pared de 5 mm ~ 80 mm. El tamaño de apertura es 1/2 del diámetro de la tubería, con un máximo de 1000 mm.

Herramienta de corte: plataforma de corte CNC portátil

La plataforma portátil tiene tres ejes de movimiento, a saber, X, Y y Z (izquierda y derecha, delantera y trasera, arriba y abajo). La plataforma de corte CNC portátil se puede fijar en la parte superior, inferior y plana del cuerpo del tanque mediante imanes u otros métodos de fijación (si el avión no está plano, es necesario ajustar los pies de la plataforma de corte. Al mismo tiempo, se puede agregar una cámara durante el corte para detectar el área de corte y el operador ajusta manualmente el eje Z hacia arriba y la altura hacia abajo para evitarlo). When the portable CNC platform needs to be fixed in the vertical direction, it can be fixed on the side of the tank body by magnets or other fixing methods, such as fixing the portable cutting platform on the scaffolding, and automatically cut through the CNC system or manual operation (if the surface to be cut is uneven, it is necessary to adjust the cutting platform feet. At the same time, a camera can be added during cutting to detect the cutting area, and the operator Ajusta manualmente el eje Z hacia arriba y hacia abajo para evitarlo). Los gráficos de corte se pueden transferir a la base de datos u otros gráficos se pueden importar, o el corte se puede controlar manualmente. Adecuado para cortar especificaciones de espesor de 5 mm ~ 80 mm.
